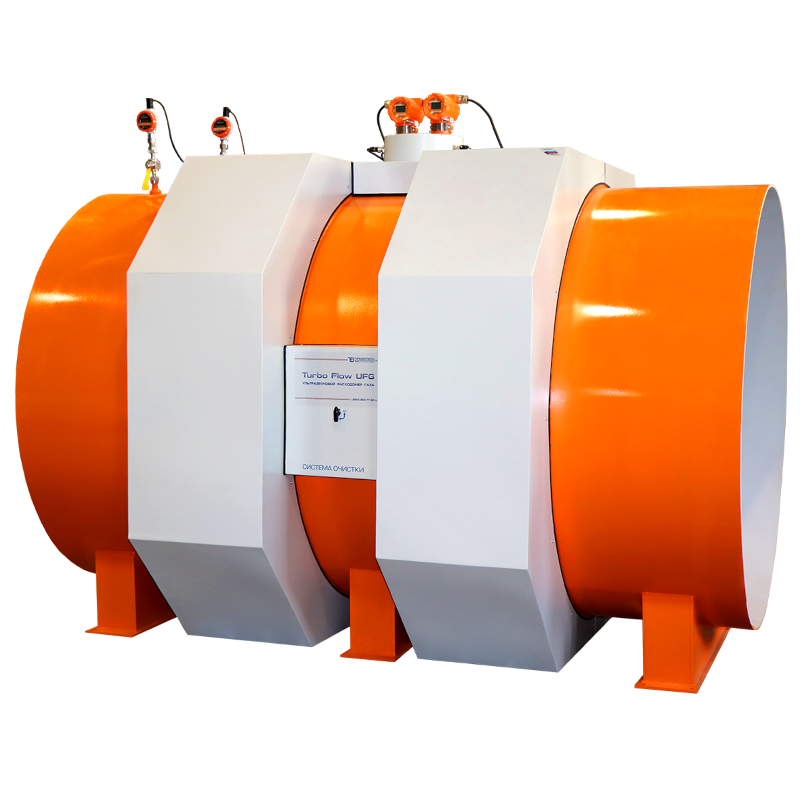

Ультразвуковой расходомер-счетчик газа Turbo Flow UFG-F с дублированием СИ
Расходомеры – счетчики газа ультразвуковые Turbo Flow UFG-F внесены в единый Реестр материально-технических ресурсов, допущенных к применению на объектах Общества и соответствующих требованиям ПАО «Газпром» и в перечень производителей оборудования и программного обеспечения систем промышленной автоматизации и метрологического обеспечения применяемого в БРД ПАО «Газпром нефть» (КТ-610).
Назначение
Согласно требованиям СТО Газпром 5.37-2020 на узлах учета класса А требуется полное дублирование, на узлах класса Б1 и В1 требуется частичное дублирование вычислительных средств, архивов измерений и средств измерений параметров потока.
Программное обеспечение расходомера реализует следующий функционал:
- одновременный опрос двух электронных блоков расходомера
- анализ и сличение данных, поступающих от электронных блоков
Область применения
- Учет природного газа на объектах добычи, транспортировки и переработки
- Оснащение газоизмерительных, газораспределительных станций с диаметром трубопроводов от 50 до 1400 мм.
- Учет природного газа в сетях газораспределения
- Учет попутного, факельного, водородосодержащего газов
- Учет газа на узлах измерений классов А, Б и В в соответствии с СТО Газпром 5.37-2020
Отличительные особенности
- Высокая точность измерений до 0,5%
- Широкий диапазон измерения: 1:20, 1:30, 1:50, 1:65, 1:80, 1:100, 1:130, 1:160, 1:200, 1:400, 1:700, 1:800, 1:1000, 1:1150, 1:2000, 1:2600
- Отсутствие потерь давления
- Нечувствителен к вибрациям и акустическим шумам
- Надежность ввиду отсутствия подвижных частей
- Интеллектуальная система самодиагностики по ГОСТ 8.611 − 2013г.
Специалистами ГК «Турбулентность-ДОН» разработано специализированное программное обеспечение, которое позволяет осуществлять переключение между двумя независимыми вычислителями. Именно для обслуживания данных исполнений используется единое ПО (АРМ для UFG с дублированием «DualHead UFG Viewer»).
Варианты исполнения
- Расходомер с одним первичным преобразователем и двумя преобразователями давления, температуры и вычислителями расхода. Каждый вычислитель расхода получает данные о расходе от одного первичного преобразователя.

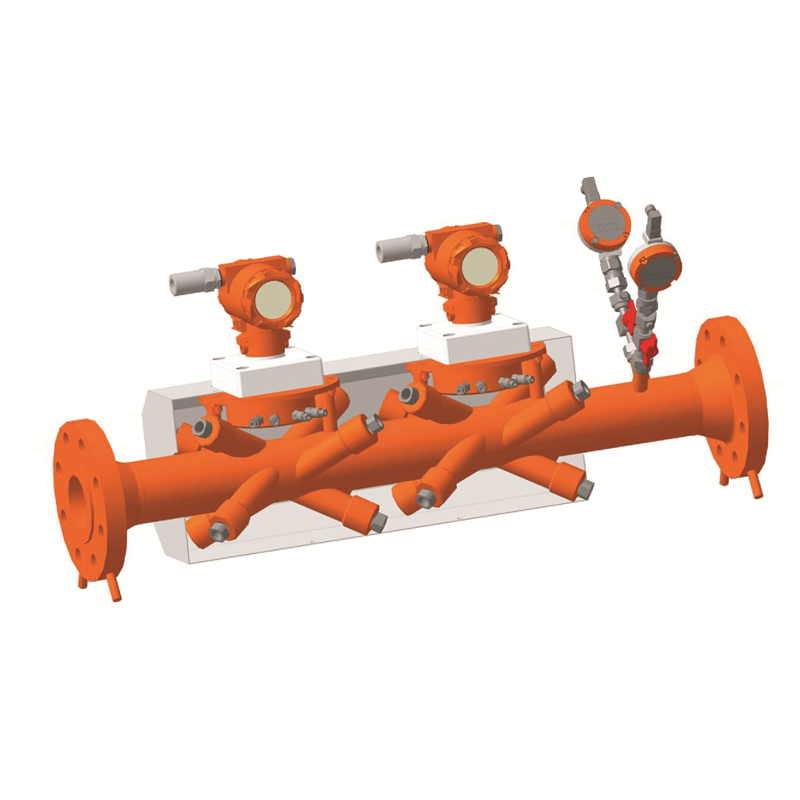

- Расходомер по схеме «два в одном»: в одном корпусе размещены два полностью независимых расходомера.
В зависимости от требований заказчика будет реализовано до шестнадцати пар ультразвуковых преобразователей, на один вычислитель расхода будет приходиться до восьми пар ультразвуковых преобразователей.
Метрологические характеристики:
| Характеристика | Значение | |
| Диаметр номинальный Dn | 50-500 | 600,700,800 |
| Диапазон измерений расхода газа, м3/час | от 1,4 до 32000 | от 300 до 50000 |
| Динамический диапазон Qmin/Qmax | 1:200 | 1:100 |
| Пределы допускаемой относительной погрешности при измерении объемного расхода и объема газа при рабочих условиях, для комбинации пар приемо передатчиков в диапазоне расходов Qmin≤ Q < 0,01 Qmax: |
||
| — при 1 парах приемопередатчиков, % | ± 3,0/3,2* (± 3,5**) | — |
| — при 2 парах приемопередатчиков, % | ± 2,0/2,2* (± 2,5**) | — |
| — при 2, 4, 6, 8 парах приемопередатчиков, % | ± 1,0/1,2* (± 1,5**) | |
| — при 4, 6, 8 парах приемопередатчиков, % |
± 0,5/0,7* (± 1,0**) | |
| — при 4,6,8 парах приемопередатчиков |
± 0,5/0,7* | — |
| Пределы допускаемой относительной погрешности при измерении объемного расхода и объема газа при рабочих условиях, для комбинации пар приемопередатчиков в диапазоне расходов 0,01Qmax ≤ Q < Qmax: |
||
| — при 1 паре приемопередатчиков, % | ± 1,5/1,7* (± 2,0**) | — |
| — при 2 парах приемопередатчиков, % | ± 1,0/1,2* (± 1,5**) | — |
| — при 2, 4, 6, 8 парах приемопередатчиков, % | ± 1,0/1,2* (± 1,5**) | |
| — при 4, 6, 8 парах приемопередатчиков, % | ± 0,5/0,7* (± 1,0**) | |
| — при 4,6,8 парах приемопередатчиков (по специальному заказу), % |
± 0,3 (± 0,5*) | — |
| Скорость потока газа в обоих направлениях, м/с, не более |
45 | 35 |
| Диапазон избыточного давления газа, МПа |
от 0,1 до 25 | |
Диапазоны расходов в рабочих условиях:
| DN,мм | Скорость потока газа, м/с | Расход газа, м3/ч | Отсечка по расходу QОТС = 0,14 Qmin, м3/ч |
|||||
| Vmin | V25 | Vmax | Qmin | 0,01Qmax | Q
(V=25м/с) |
Qmax | ||
| 50 | 0,198 | 25 | 39,63 | 1,4 | 2,8 | 176,63 | 280 | 0,20 |
| 65* | 0,184 | 25 | 36,85 | 2,2 | 4,4 | 298,50 | 440 | 0,31 |
| 80 | 0,194 | 25 | 38,70 | 3,5 | 7 | 452,16 | 700 | 0,49 |
| 100 | 0,195 | 25 | 38,92 | 5,5 | 11 | 706,50 | 1100 | 0,77 |
| 125 | 0,181 | 25 | 36,23 | 8 | 16 | 1103,91 | 1600 | 1,12 |
| 150 | 0,189 | 25 | 37,74 | 12 | 24 | 1589,63 | 2400 | 1,68 |
| 200 | 0,195 | 25 | 38,92 | 22 | 44 | 2826,00 | 4400 | 3,08 |
| 250 | 0,198 | 25 | 39,63 | 35 | 70 | 4415,63 | 7000 | 4,90 |
| 300 | 0,197 | 25 | 39,32 | 50 | 100 | 6358,50 | 10000 | 7,00 |
| 350 | 0,173 | 25 | 34,66 | 60 | 120 | 8654,63 | 12000 | 8,40 |
| 400 | 0,177 | 25 | 35,39 | 80 | 160 | 11304,00 | 16000 | 11,20 |
| 450 | 0,175 | 25 | 34,95 | 100 | 200 | 14306,63 | 20000 | 14,00 |
| 500 | 0,177 | 25 | 35,39 | 125 | 250 | 17662,50 | 25000 | 17,50 |
| 600 | 0,295 | 25 | 29,47 | 300 | — | 25447,00 | 30000 | 42,00 |
| 700 | 0,289 | 25 | 28,87 | 400 | — | 34636,00 | 40000 | 56,00 |
| 800 | 0,276 | 25 | 27,63 | 500 | — | 45239,00 | 50000 | 70,00 |
Эксплуатационные характеристики:
| Характеристика | Значение |
| Цифровые проводные интерфейсы | протокол HART, протокол MODBUS RTU по интерфейсу RS-232, RS-232 TTL и RS-485 |
| Цифровые беспроводные интерфейсы | GSM, GPRS, Bluetooth, IrDA (ИК-порт), Zig Bee, M2M 433/868 МГц, NB-IOT, NB-Fi, LoRa |
| Параметры питания, В: | от внешнего блока питания от 12 до 24 |
| Потребляемая мощность, Вт, не более | 6,0 |
| Условия эксплуатации: — температура окружающего воздуха, ºС для исполнения М для исполнения Х |
от — 30 до + 70
от — 60 до + 70 |
| — относительная влажность воздуха, %, — атмосферное давление, кПа |
до 95 от 84,0 до 106,7 |
| Средняя наработка на отказ, ч, не менее | 70 000 |
| Поддерживаемые системы телеметрии | АПК «Донтел»; ПТК «Аксон»; Системы телеметрии компании «Акситех«; Аксоним; Автоучет; InDel; САУ ГРС «Голубое пламя»; САУ ГРС «ЭЛТА-САУ»; Акцент; Система телеметрии «СМАРТ»; Система телеметрии «КОНТАР»; ПО «Арго:Энергоресурсы»; СТН-3000-Р; SCADA система «Сервер телеметрии 2,0» (ООО СервисСофт); Система телемеханики «SSoft: Signal» (ООО СервисСофт); ПО «Стел» |
| Поддерживаемое дополнительное оборудование | Промышленный потоковый хромотограф «МАГ»; |
