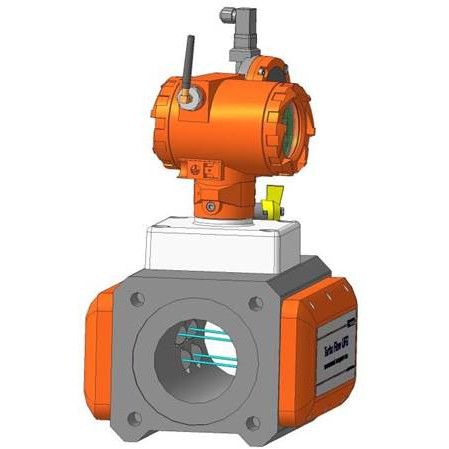

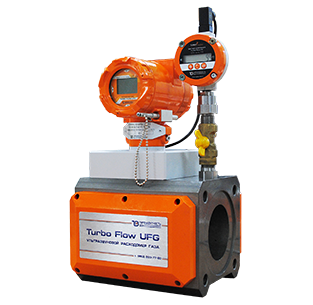

Ультразвуковой компактный расходомер газа Turbo Flow UFG-F-С
Расходомеры – счетчики газа ультразвуковые Turbo Flow UFG-F внесены в единый Реестр материально-технических ресурсов, допущенных к применению на объектах Общества и соответствующих требованиям ПАО «Газпром» и в перечень производителей оборудования и программного обеспечения систем промышленной автоматизации и метрологического обеспечения применяемого в БРД ПАО «Газпром нефть» (КТ-610).
Назначение
Ультразвуковые расходомеры газа предназначены для измерения (до 1 %) объемного расхода газа, массового расхода газа в рабочих и стандартных условиях на трубопроводах DN 50…100 мм. PN16.
Электронный вычислительный блок производит:
- Измерение параметров потока газа: температуры, давления
- Вычисления накопленного объема газа
- Архивирование измеренных параметров
- Опционально: передача данных по каналам сотовой связи
Область применения
- Устройство узлов учета газа в газораспределительных сетях с давлением до 1,6 МПа
- Модернизация и переоснащение узлов учета с измерительными комплексами на базе турбинных и ротационных счетчиков с электронными корректорами (типа СГ-ЕК и другими)
- Устройство узлов учета газа в условиях отсутствия электропитания (автономное исполнение)
Отличительные особенности
- Специально подобранное межфланцевое расстояние соответствует типоразмерам турбинных и ротационных счетчиков, что позволяет экономически эффективно производить переоснащение узлов учета
- Двухлучевая схема без использования отражения луча
- Широкий диапазон измерения: 1:20, 1:30, 1:50, 1:65, 1:80, 1:100, 1:130, 1:160, 1:200, 1:400, 1:700, 1:800, 1:1000, 1:1150, 1:2000, 1:2600
- Точность измерений: 1%
- Автономная работа прибора не менее 5 лет
- Прибор может работать как от внешнего источника питания, так и в автономном режиме от встроенной литиевой батареи
- Отсутствие потерь давления
- Надежность ввиду отсутствия подвижных частей
- Установка расходомера не требует сварочных работ, что ведет к значительному снижению затрат
- Дополнительным преимуществом расходомера являются минимальные требования к длинам прямых участков, необходимых для обеспечения метрологических характеристик узла учета
- Интеллектуальная система самодиагностики позволяет оперативно реагировать на нештатные ситуации
Данная функция является важнейшим элементом в работе расходомера и обеспечивает возможность самодиагностики средства измерения, учета вторичных потоков, завихрений, асимметрии и реверсивного движения газов.
Система самодиагностики реализована на базе контроля пяти параметров:
- уровень усиления сигнала
- качество сигнала
- отношение сигнал/шум
- отношение скорости газа по акустическому каналу к средней скорости газа в УЗПР
- скорость распространения звука
Варианты исполнения
По типу корпуса:
- С – специальный корпус с установленными пъезоакустическими преобразователями, взамен ротационных счетчиков газа
- СR–специальный корпус с установленными пъезоакустическими преобразователями, реверсивное исполнение, взамен ротационных счетчиков газа
По взрывозащите:
- 1Ex db ib [ia Ga] IIC T4 Gb
- 1Ex db [ia Ga] IIC T4 Gb
- 1Ex db ma ib [ia Ga] IIC T4 Gb
- 1Ex db ma [ia Ga] IIC T4 Gb
По диапазону температуры окружающей и измеряемой среды:
- исполнение М – от минус 30 до плюс 70
- исполнение Х – от минус 60 до плюс 70
Метрологические характеристики:
| Характеристика | Значение |
| Диапазон измерений расхода газа, м3/час | от 1,4 до 1100 |
| Динамический диапазон Qmin/Qmax | 1:200 |
| Пределы допускаемой относительной погрешности при измерении объемного расхода и объема газа при рабочих условиях в диапазоне расходов Qmin≤ Q < 0,01 Qmax, % |
± 2,0 |
| Пределы допускаемой относительной погрешности при измерении объемного расхода и объема газа при рабочих условиях в диапазоне расходов 0,01Qmax ≤ Q < Qmax, % |
± 1,0 |
| Максимальное избыточное давление газа, МПа |
1.6 |
Диапазоны расходов в рабочих условиях:
| DN,мм | Скорость потока газа, м/с | Расход газа, м3/ч | Отсечка по расходу QОТС = 0,14 Qmin, м3/ч |
|||||
| Vmin | V25 | Vmax | Qmin | 0,01Qmax | Q
(V=25м/с) |
Qmax | ||
| 50 | 0,198 | 25 | 39,63 | 1,4 | 2,8 | 176,63 | 280 | 0,20 |
| 65* | 0,184 | 25 | 36,85 | 2,2 | 4,4 | 298,50 | 440 | 0,31 |
| 80 | 0,194 | 25 | 38,70 | 3,5 | 7 | 452,16 | 700 | 0,49 |
| 100 | 0,195 | 25 | 38,92 | 5,5 | 11 | 706,50 | 1100 | 0,77 |
Эксплуатационные характеристики:
| Характеристика | Значение |
| Цифровые проводные интерфейсы | протокол MODBUS RTU по интерфейсу RS-232, RS-232 TTL и RS-485 |
| Цифровые беспроводные интерфейсы | GSM, GPRS, Bluetooth, IrDA (ИК-порт), Zig Bee, M2M 433/868 МГц, NB-IOT, NB-Fi, LoRa |
| Условия эксплуатации: — температура окружающего воздуха, ºС для исполнения М для исполнения Х |
от — 30 до + 70
от — 60 до + 70 |
| — относительная влажность воздуха, %, — атмосферное давление, кПа |
до 95 от 84,0 до 106,7 |
| Средняя наработка на отказ, ч, не менее | 70 000 |
| Поддерживаемые системы телеметрии | АПК «Донтел»; ПТК «Аксон»; Системы телеметрии компании «Акситех»; Аксоним; Автоучет; InDel; САУ ГРС «Голубое пламя»; САУ ГРС «ЭЛТА-САУ»; Акцент; Система телеметрии «СМАРТ»; Система телеметрии «КОНТАР»; ПО «Арго:Энергоресурсы»; СТН-3000-Р; SCADA система «Сервер телеметрии 2,0» (ООО СервисСофт); Система телемеханики «SSoft: Signal» (ООО СервисСофт); ПО «Стел» |
| Поддерживаемое дополнительное оборудование | Промышленный потоковый хромотограф «МАГ»; |
