Ультразвуковой расходомер-счетчик газа Turbo Flow UFG-F
Расходомеры – счетчики газа ультразвуковые Turbo Flow UFG-F внесены в единый Реестр материально-технических ресурсов, допущенных к применению на объектах Общества и соответствующих требованиям ПАО «Газпром» и в перечень производителей оборудования и программного обеспечения систем промышленной автоматизации и метрологического обеспечения применяемого в БРД ПАО «Газпром нефть» (КТ-610).
Цена по запросу
Назначение
Ультразвуковые расходомеры газа предназначены для высокоточного измерения объемного расхода газа, массового расхода газа в рабочих и стандартных условиях на трубопроводах Ду 50…1400 мм.
Электронный вычислительный блок расходомера производит:
- Измерение параметров среды: температуры, давления, скорости потока газа
- Приведение объёма газа к стандартным условиям
- Архивирование измеренных параметров
- Опционально: передача данных по каналам беспроводной связи (GSM, GPRS, NBIoT, LORA) или проводной (RS-485, Ethernet)
Область применения
- Учет природного газа на объектах добычи, транспортировки и переработки
- Учет природного газа в сетях газораспределения
- Оснащение газоизмерительных, газораспределительных станций с диаметром трубопроводов от 50 до 1400 мм.
- Учет попутного, факельного, водородосодержащего газов
Отличительные особенности
- Высокая точность измерений до 0,5%
- Широкий диапазон измерения: 1:20, 1:30, 1:50, 1:65, 1:80, 1:100, 1:130, 1:160, 1:200, 1:400, 1:700, 1:800, 1:1000, 1:1150, 1:2000, 1:2600
- Отсутствие потерь давления
- Нечувствителен к вибрациям и акустическим шумам
- Надежность ввиду отсутствия подвижных частей

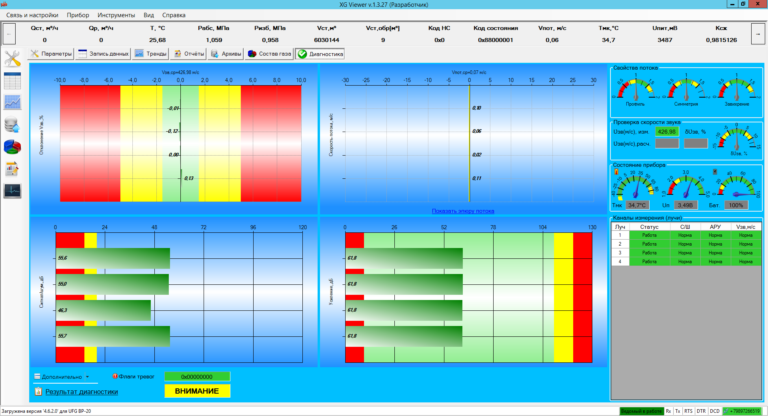

- Интеллектуальная система самодиагностики по ГОСТ 8.611 − 2013г.
Данная функция является важнейшим элементом в работе расходомера и обеспечивает возможность самодиагностики средства измерения, учета вторичных потоков, завихрений, асимметрии и реверсивного движения газов.
Система самодиагностики реализована на базе контроля пяти параметров:
- уровень усиления сигнала;
- качество сигнала;
- отношение сигнал/шум;
- отношение скорости газа по акустическому каналу к средней скорости газа в УЗПР;
- скорость распространения звука.
Варианты исполнения
Расходомеры могут выпускаться в нескольких исполнениях:
- исполнение с дублированием вычислительных средств и средств измерения параметров потока (для измерения на узлах учета класса А, согласно СТО Газпром 5.37.2020);
- исполнение для учета агрессивных газов с содержанием сероводорода;
- исполнение для учета реверсивных потоков;
- компактное исполнение (до 1,6 МПа), работа в автономном режиме опционально.
По диапазону температуры окружающей и измеряемой среды:
- Исполнение М – от минус 30 до плюс 70;
- Исполнение Х – от минус 50 до плюс 70.
По составу и выполняемым функциям:
- Исполнение С0 – в состав входит преобразователь расхода ультразвуковой, электронный блок
- Исполнение С1Т — в состав входит преобразователь расхода ультразвуковой, электронный блок, преобразователь температуры, вычислитель расхода встроенный в электронный блок, возможна комплектация выносным терминалом или расходомерным шкафом с панельным, промышленным компьютером
- Исполнение С1ТР — в состав входит преобразователь расхода ультразвуковой, электронный блок, преобразователь температуры, преобразователь давления, вычислитель расхода встроенный в электронный блок, возможна комплектация выносным терминалом или расходомерным шкафом с панельным, промышленным компьютером
- Исполнение С2ТР — в состав входит преобразователь расхода ультразвуковой, электронный блок, преобразователь температуры, преобразователь давления, вычислитель расхода вынесен в расходомерный шкаф
- Исполнение С3ТР — в состав входит преобразователь расхода ультразвуковой, электронный блок, преобразователь температуры, преобразователь давления, вычислитель расхода стороннего изготовителя
- Исполнение С4 — в состав входит преобразователь расхода ультразвуковой, электронный блок, корректор объема газа «Суперфлоу 23»
- Исполнение C5TP — в состав входит преобразователь расхода ультразвуковой, электронный блок, преобразователь температуры, преобразователь давления, вычислитель расхода встроенный в электронный блок, ультразвуковой измеритель плотности Turbo Flow UDM-B/I. Возможна комплектация выносным терминалом или расходомерным шкафом с панельным, промышленным компьютером.
По варианту окраса:
- RAL – 1585 в соответствии с бренд-буком ГК «Турбулентность-ДОН»
- RAL – 7047 в соответствии с рекомендациями ПАО «Газпром»
Метрологические характеристики:
| Характеристика | Значение | |
| Диаметр номинальный Dn | 50-500 | 600,700,800 |
| Диапазон измерений расхода газа, м3/час | от 1,4 до 32000 | от 300 до 50000 |
| Динамический диапазон Qmin/Qmax | 1:200 | 1:100 |
| Пределы допускаемой относительной погрешности при измерении объемного расхода и объема газа при рабочих условиях, для комбинации пар приемо передатчиков в диапазоне расходов Qmin≤ Q < 0,01 Qmax: |
||
| — при 1 парах приемопередатчиков, % | ± 3,0/3,2* (± 3,5**) | — |
| — при 2 парах приемопередатчиков, % | ± 2,0/2,2* (± 2,5**) | — |
| — при 2, 4, 6, 8 парах приемопередатчиков, % | ± 1,0/1,2* (± 1,5**) | |
| — при 4, 6, 8 парах приемопередатчиков, % |
± 0,5/0,7* (± 1,0**) | |
| — при 4,6,8 парах приемопередатчиков |
± 0,5/0,7* | — |
| Пределы допускаемой относительной погрешности при измерении объемного расхода и объема газа при рабочих условиях, для комбинации пар приемопередатчиков в диапазоне расходов 0,01Qmax ≤ Q < Qmax: |
||
| — при 1 паре приемопередатчиков, % | ± 1,5/1,7* (± 2,0**) | — |
| — при 2 парах приемопередатчиков, % | ± 1,0/1,2* (± 1,5**) | — |
| — при 2, 4, 6, 8 парах приемопередатчиков, % | ± 1,0/1,2* (± 1,5**) | |
| — при 4, 6, 8 парах приемопередатчиков, % | ± 0,5/0,7* (± 1,0**) | |
| — при 4,6,8 парах приемопередатчиков (по специальному заказу), % |
± 0,3 (± 0,5*) | — |
| Скорость потока газа в обоих направлениях, м/с, не более |
45 | 35 |
| Диапазон избыточного давления газа, МПа |
от 0,1 до 25 | |
Диапазоны расходов в рабочих условиях:
| DN,мм | Скорость потока газа, м/с | Расход газа, м3/ч | Отсечка по расходу QОТС = 0,14 Qmin, м3/ч |
|||||
| Vmin | V25 | Vmax | Qmin | 0,01Qmax | Q
(V=25м/с) |
Qmax | ||
| 50 | 0,198 | 25 | 39,63 | 1,4 | 2,8 | 176,63 | 280 | 0,20 |
| 65* | 0,184 | 25 | 36,85 | 2,2 | 4,4 | 298,50 | 440 | 0,31 |
| 80 | 0,194 | 25 | 38,70 | 3,5 | 7 | 452,16 | 700 | 0,49 |
| 100 | 0,195 | 25 | 38,92 | 5,5 | 11 | 706,50 | 1100 | 0,77 |
| 125 | 0,181 | 25 | 36,23 | 8 | 16 | 1103,91 | 1600 | 1,12 |
| 150 | 0,189 | 25 | 37,74 | 12 | 24 | 1589,63 | 2400 | 1,68 |
| 200 | 0,195 | 25 | 38,92 | 22 | 44 | 2826,00 | 4400 | 3,08 |
| 250 | 0,198 | 25 | 39,63 | 35 | 70 | 4415,63 | 7000 | 4,90 |
| 300 | 0,197 | 25 | 39,32 | 50 | 100 | 6358,50 | 10000 | 7,00 |
| 350 | 0,173 | 25 | 34,66 | 60 | 120 | 8654,63 | 12000 | 8,40 |
| 400 | 0,177 | 25 | 35,39 | 80 | 160 | 11304,00 | 16000 | 11,20 |
| 450 | 0,175 | 25 | 34,95 | 100 | 200 | 14306,63 | 20000 | 14,00 |
| 500 | 0,177 | 25 | 35,39 | 125 | 250 | 17662,50 | 25000 | 17,50 |
| 600 | 0,295 | 25 | 29,47 | 300 | — | 25447,00 | 30000 | 42,00 |
| 700 | 0,289 | 25 | 28,87 | 400 | — | 34636,00 | 40000 | 56,00 |
| 800 | 0,276 | 25 | 27,63 | 500 | — | 45239,00 | 50000 | 70,00 |
Эксплуатационные характеристики:
| Характеристика | Значение |
| Цифровые проводные интерфейсы | протокол HART, протокол MODBUS RTU по интерфейсу RS-232, RS-232 TTL и RS-485 |
| Цифровые беспроводные интерфейсы | GSM, GPRS, Bluetooth, IrDA (ИК-порт), Zig Bee, M2M 433/868 МГц, NB-IOT, NB-Fi, LoRa |
| Параметры питания, В: | от внешнего блока питания от 12 до 24 |
| Потребляемая мощность, Вт, не более | 6,0 |
| Условия эксплуатации: — температура окружающего воздуха, ºС для исполнения М для исполнения Х |
от — 30 до + 70
от — 60 до + 70 |
| — относительная влажность воздуха, %, — атмосферное давление, кПа |
до 95 от 84,0 до 106,7 |
| Средняя наработка на отказ, ч, не менее | 70 000 |
| Поддерживаемые системы телеметрии | АПК «Донтел»; ПТК «Аксон»; Системы телеметрии компании «Акситех»; Аксоним; Автоучет; InDel; САУ ГРС «Голубое пламя»; САУ ГРС «ЭЛТА-САУ»; Акцент; Система телеметрии «СМАРТ»; Система телеметрии «КОНТАР»; ПО «Арго:Энергоресурсы»; СТН-3000-Р; SCADA система «Сервер телеметрии 2,0» (ООО СервисСофт); Система телемеханики «SSoft: Signal» (ООО СервисСофт); ПО «Стел» |
| Поддерживаемое дополнительное оборудование | Промышленный потоковый хромотограф «МАГ»; |
