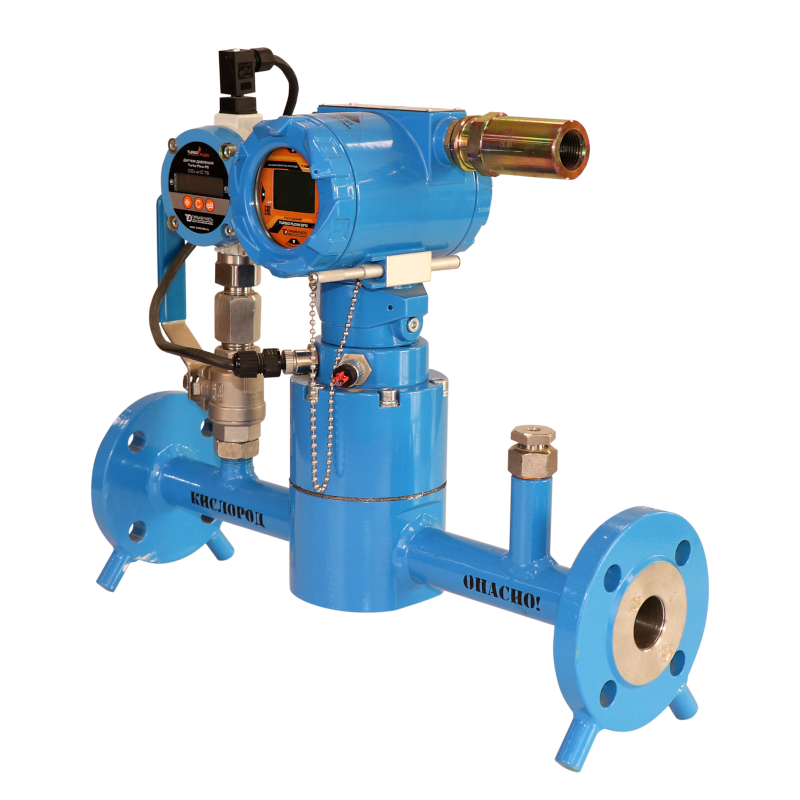

Расходомер Turbo Flow GFG-F для технических газов
Расходомер предназначен для измерения объемного расхода газа в рабочих условиях и вычисления объема, объемного расхода и объема газа, приведенного к стандартным условиям, массового расхода и массы газа — природного, воздуха, азота, а также других однокомпонентных газов и газовых смесей известного состава.
Расходомеры Turbo Flow GFG-F внесены в единый Реестр материально-технических ресурсов, допущенных к применению на объектах Общества и соответствующих требованиям ПАО «Газпром».
Принцип работы расходомеров основан на зависимости частоты колебаний струи измеряемой среды в чувствительном элементе расходомера от объемного расхода газа, протекающего через него. В качестве чувствительного элемента преобразователя расхода используется струйный генератор.
Назначение
Расходомеры газа Turbo Flow GFG-F применяются для коммерческого и технологического учета различных газов технологического назначения:
- кислорода
- водорода
- азота
- сжатого воздуха
- аргона
- углекислого газа
- ацителена
- гелия
- этилена
и других газов на промышленных предприятиях
Отличительные особенности
- Высокая точность: относительная погрешность измерений не более 1% по всему диапазону эксплуатационного расхода
- Широкий динамический диапазон измерений 1:100, с возможностью расширения до 1:160
- Возможность монтажа на трубопровод с Ду от 10 до 50 мм
- Отсутствие обязательного требования к наличию минимальных прямых участков позволяет монтировать прибор на любых трубопроводах
- Универсальный протокол обмена с автоматическими системами управления технологическими процессами (MODBUS RTU)
- Встроенный блок передачи данных (опционально)
- Отсутствие подвижных частей, подверженных износу, увеличивают надежность и срок эксплуатации прибора
Варианты исполнения
По составу и выполняемым функциям:
- Исполнение С0 – в состав входит преобразователь расхода, устройство формирования расхода
- Исполнение С1Т — в состав входит преобразователь расхода, устройство формирования расхода, преобразователь температуры, вычислитель параметров
- Исполнение С1ТР — в состав входит преобразователь расхода, устройство формирования расхода,преобразователь температуры, преобразователь давления, вычислитель параметров
- Исполнение С1ТРП — в состав входит преобразователь расхода, устройство формирования расхода,преобразователь температуры, преобразователь давления, вычислитель параметров, интерфейс для подключения внешних преобразователей
- Исполнение С2ТР — в состав входит преобразователь расхода, устройство формирования расхода, преобразователь температуры, преобразователь давления, вычислитель параметров, внешний терминал
- Исполнение С2ТРП — в состав входит преобразователь расхода, устройство формирования расхода, преобразователь температуры, преобразователь давления, вычислитель параметров, внешний терминал, интерфейс для подключения внешних преобразователей
По питанию:
- автономный
- 220В
По взрывозащите:
- 0 Ex ia IIC T4 Ga (0 Ex ia IIC T6 Ga)
- 1 Ex d [ia Ga] IIC T4 Gb (1 Ex d [ia Ga] IIC T6 Gb)
По желанию заказчика расходомер газа Turbo Flow GFG-F комплектуется: принтером LX-300(+); системой телеметрии «Дон-Турбо».
Основные технические характеристики:
| Характеристика | Значение |
| Диапазон измерений расхода среды в рабочих условиях, м3 | от 0,016 до 375 |
| Динамический диапазон Qmin/Qmax (специсполнение*) |
1:100 (1:160*) |
| Диаметр условный, мм | от 10 до 100 |
| Пределы относительной погрешности при измерении объемного расхода среды в рабочих условиях, %, в диапазоне: Qmin≤ Q <0,01Qmax: 0,01Qmax ≤ Q ≤ Qmax: |
± 1,5 |
| Диапазон избыточного давления среды, МПа | от 0 до 20 |
| Верхние пределы измерений избыточного давления (ВПИ), МПа |
от 0,0025 до 20 |
| Верхние пределы измерений абсолютного давления (ВПИ), МПа |
от 0,1 до 20 |
| Пределы допускаемой относительной погрешности при измерении давления, % |
± 0,25 |
| Рабочий диапазон измерений давления, % ВПИ |
от 33 до 100 |
| Диапазон температур среды, °С | от — 50 до + 70 |
| Пределы допускаемой абсолютной пог- решности при измерении температуры, °С |
± (0,15 + 0,002|t|), где t – измеряемая температура |
| Пределы допускаемой относительной погрешности при вычислении массового расхода и массы среды, объема, объемного расхода и объема среды, приведенного к стандартным условиям, % |
± 0,02 |
| Пределы допускаемой приведенной погрешности при преобразовании измеренного расхода среды в выходной токовый сигнал (от 4 до 20 мА), % |
± 0,1 |
| Пределы допускаемой относительной погрешности при преобразовании расхода среды в выходной частотный сигнал, % |
± 0,1 |
| Пределы допускаемой приведенной пог- решности при измерении постоянного тока (от 4 до 20 мА), % |
± 0,1 |
Диапазоны расходов в рабочих условиях:
| Исполнение | DN,мм | Пределы значений измеряемого расхода, м3/ч | |
| Qmin | Qmax | ||
| 1:100 | |||
| GFG-F…-0010.XX | 10 | 0.0016…0.16 | 1.6…16.00 |
| GFG-F…-0015.XX | 15 | 0,032…0,32 | 3,2…32,00 |
| GFG-F…-0020.XX | 20 | 0,06…0,60 | 6,00…60,00 |
| GFG-F…-0025.XX | 25 | 0,09…0,90 | 9,00…90,00 |
| GFG-F…-0032.XX | 32 | 0,15…1,54 | 15,00…153,60 |
| GFG-F…-0040.XX | 40 | 0,24…2,40 | 24,00…240,00 |
| GFG-F…-0050.XX | 50 | 0,375…3,75 | 37,50…375,00 |
| GFG-F…-0080.XX | 80 | 0,96…9,60 | 96,00…960,00 |
| GFG-F…-0100.XX | 100 | 1,50…15,00 | 150,00..1500,00 |
Эксплуатационные характеристики:
| Характеристика | Значение |
| Цифровые проводные интерфейсы | MODBUS RTU |
| Цифровые беспроводные интерфейсы | GSM, GPRS |
| Параметры питания, В: | от встроенной батареи 7,2;
от внешнего блока питания от 12 до 18; от сети ~220 ± 22 |
| Потребляемая мощность, Вт, не более | 15,0 |
| Условия эксплуатации:
температура окружающего воздуха, ºС относительная влажность воздуха, % |
от — 50 до + 70до 95 |
| Средняя наработка на отказ, ч, не менее | 60000 |
