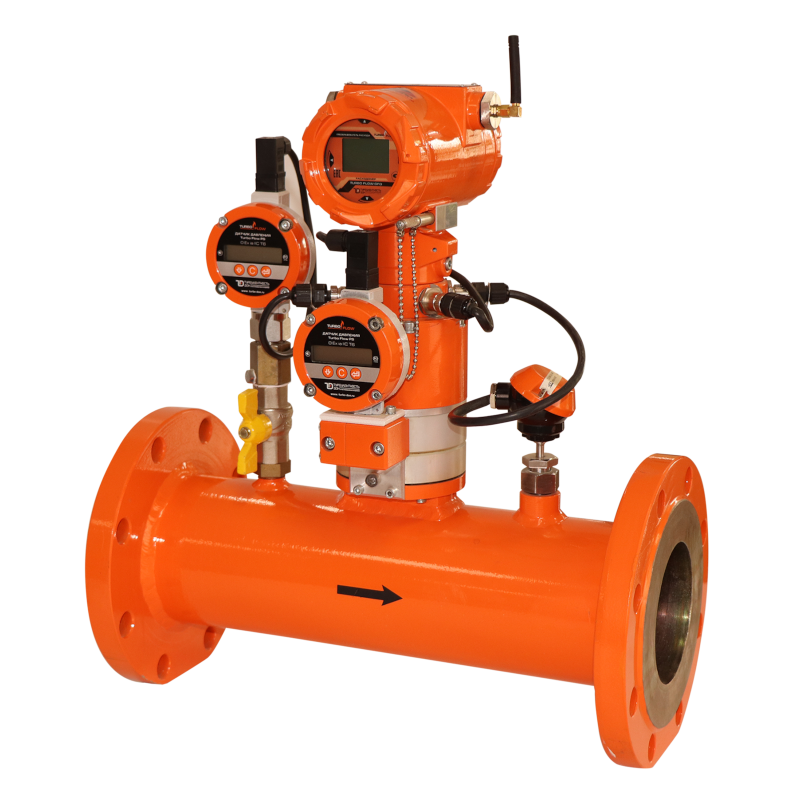

Расходомер газа Turbo Flow GFG-F
Расходомер предназначен для измерения объемного расхода газа в рабочих условиях и вычисления объема, объемного расхода и объема газа, приведенного к стандартным условиям, массового расхода и массы газа — природного, воздуха, азота, а также других однокомпонентных газов и газовых смесей известного состава.
Расходомеры Turbo Flow GFG-F внесены в единый Реестр материально-технических ресурсов, допущенных к применению на объектах Общества и соответствующих требованиям ПАО «Газпром».
Принцип работы расходомеров основан на зависимости частоты колебаний струи измеряемой среды в чувствительном элементе расходомера от объемного расхода газа, протекающего через него. В качестве чувствительного элемента преобразователя расхода используется струйный генератор.
Область применения
Учет природного газа, одно- и многокомпонентных газов, неагрессивных газов (аргона, азота) транспортируемого по трубопроводам в системах газоснабжения и газораспределения
Отличительные особенности
- Высокая точность: относительная погрешность измерений не более 1% по всему диапазону эксплуатационного расхода
- Широкий динамический диапазон измерений 1:100, с возможностью расширения до 1:160
- Возможность монтажа на трубопровод с Ду от 10 до 50 мм
- Отсутствие обязательного требования к наличию минимальных прямых участков позволяет монтировать прибор на любых трубопроводах
- Универсальный протокол обмена с автоматическими системами управления технологическими процессами (MODBUS RTU)
- Встроенный блок передачи данных (опционально)
- Отсутствие подвижных частей, подверженных износу, увеличивают надежность и срок эксплуатации прибора
Варианты исполнения
По составу и выполняемым функциям
- Исполнение С0 – в состав входит преобразователь расхода, устройство формирования расхода
- Исполнение С1Т — в состав входит преобразователь расхода, устройство формирования расхода, преобразователь температуры, вычислитель параметров
- Исполнение С1ТР — в состав входит преобразователь расхода, устройство формирования расхода,преобразователь температуры, преобразователь давления, вычислитель параметров
- Исполнение С1ТРП — в состав входит преобразователь расхода, устройство формирования расхода,преобразователь температуры, преобразователь давления, вычислитель параметров, интерфейс для подключения внешних преобразователей
- Исполнение С2ТР — в состав входит преобразователь расхода, устройство формирования расхода, преобразователь температуры, преобразователь давления, вычислитель параметров, внешний терминал
- Исполнение С2ТРП — в состав входит преобразователь расхода, устройство формирования расхода, преобразователь температуры, преобразователь давления, вычислитель параметров, внешний терминал, интерфейс для подключения внешних преобразователей
По питанию
- автономный
- 220В
Основные технические характеристики:
| Характеристика | Значение характеристики для модификации | |
| GFG-F | GFG-∆P | |
| Диапазон измерений расхода газа, м 3 /ч | от 0,016 до 280 000 | от 0,35 до 280 000 |
| Динамический диапазон Qmin /Q max | 1:100 (1:160)* | 1:100 |
| Диаметр условный, мм | от 10 до 1400 | от 50 до 1400 |
| Пределы относительной погрешности при измерении объемного расхода газа в рабочих условиях, %, в диапазоне
Qmin ≤ Q < 0,01 Qmax 0,01Q max ≤ Q ≤ Qmax |
± 1,5 ± 1,0 |
|
| Диапазон избыточного давления газа, МПа | от 0 до 32,0 | |
| Верхние пределы измерений избыточного давления (ВПИ), МПа | 0,0025; 0,004;0,0063; 0,01; 0,016; 0,025;0,04; 0,063; 0,1; 0,16; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4,0; 6,3; 10; 16; 20; 32 | |
| Верхние пределы измерений абсолютного давления (ВПИ), МПа | 0,1; 0,16; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4,0;6,0; 6,3; 10; 16; 20; 32 | |
| Пределы допускаемой относительной погрешности при измерении давления, % | ± 0,25 | |
| Рабочий диапазон измерений давления, %, ВПИ | от 33 до 100 | |
| Диапазон температур газа, °С | от минус 50 до плюс 70 | |
| Глубина архива: | ||
| - часового, месяц | 2 | |
| - суточного, год | 1 | |
| - месячного, год | 1 | |
| Цифровые проводные интерфейсыЦифровые беспроводные интерфейсы | HART, MODBUS RTU, GSM, GPRS, Bluetooth, IrDA (ИК-порт), Zig Bee, M2M 433/868 МГц, NB-IоT, NB-Fi, LoRa | |
| Маркировка взрывозащитыПР
ВТ |
1Ex db ib [ia Ga] IIC T4 Gb
[Ex ib Gb] IIC |
|
| Параметры питания, В | от встроенной батареи 7,2;от внешнего блока питания
от 12 до 24*; от сети ~220 ± 22 |
|
| Потребляемая мощность, Вт, не более | 15,0 | |
| Условия эксплуатации:- температура окружающего воздуха, ºС
- относительная влажность воздуха, % |
от минус 50 до плюс 70до 95 |
|
| Масса, кг | от 2 до 5000 | |
| Средняя наработка на отказ, ч, не менее | 60 000 | |
Примечание:
* – по спецзаказу
