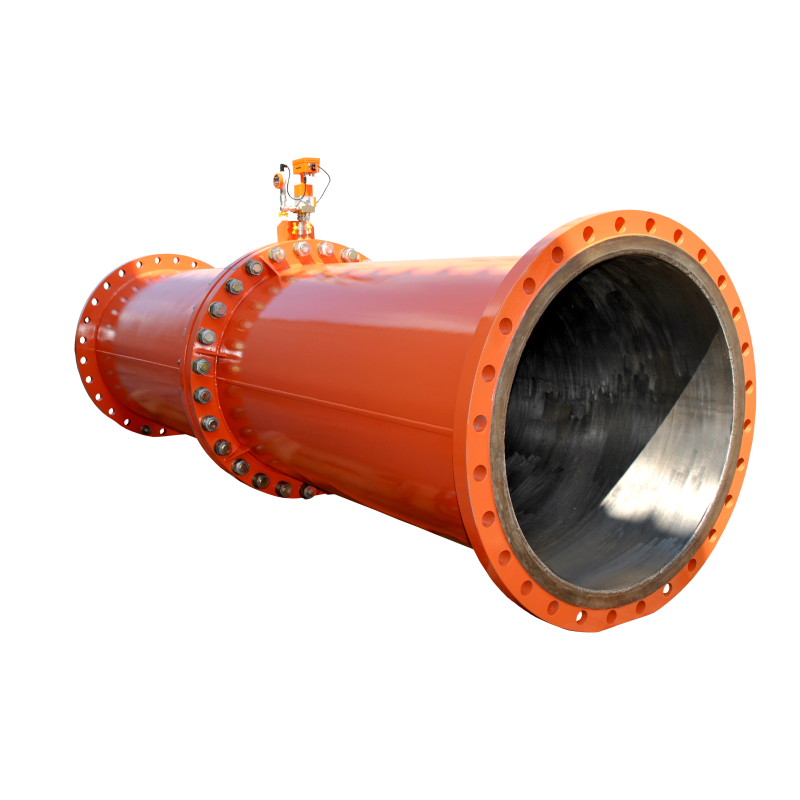

Расходомер газа Turbo Flow GFG-dP

Замена существующих приборов происходит путем установки расходомера-счетчика GFG-ΔP на уже смонтированные трубки без дополнительных затрат на трубный монтаж. В результате улучшаются метрологические характеристики узла учета, расширяется динамический диапазон до 1:100, а погрешность измерений снижается до ± 1% во всем диапазоне измерений. Расходомер предназначен для работы во взрывоопасных условиях, так как имеет взрывозащищенное исполнение с обозначением Ex ib IIT4.

Расходомеры – счетчики газа ультразвуковые Turbo Flow GFG-dP внесены в единый Реестр материально-технических ресурсов, допущенных к применению на объектах Общества и соответствующих требованиям ПАО «Газпром».

Область применения

Расходомеры газа цифровые промышленные Turbo Flow серии GFG-dP применяются для модернизации узлов учета газа на базе сужающих устройств,оснащенных преобразователями перепада давления в газоснабжении, химической промышленности и теплоэнергетике.

Отличительные особенности

Принцип работы расходомеров газа основан на зависимости частоты колебаний струи измеряемой среды в чувствительном элементе расходомера от объемного расхода газа, протекающего через него.
В качестве чувствительного элемента преобразователя расхода используется струйный генератор. Парциальный расход, протекающий через чувствительный элемент, обеспечивается устройством формирования расхода. Частота колебаний, пропорциональная расходу, сформированная в струйном генераторе чувствительного элемента, воспринимается пьезопреобразователем и преобразовывается в электрический частотный сигнал, поступающий в электронный блок преобразователя расхода. В электронном блоке частотный электрический сигнал, поступивший от пъезопреобразователя, преобразуется в цифровой сигнал, определяющий объемный расход газа в рабочих условиях.

• Высокая точность: относительная погрешность измерений не более 1% по всему диапазону эксплуатационного расхода
• Широкий динамический диапазон измерений 1:100, с возможностью расширения до 1:160. Позволяет применять прибор при летних и зимних объемах потребления газа, что позволяет эксплуатировать вместо двух приборов один
• Возможность монтажа на трубопровод с Ду от 50 до 1400 мм
• Отсутствие обязательного требования к наличию минимальных прямых участков позволяет монтировать прибор на любых трубопроводах
• Возможность эксплуатации на объектах без электрического питания
• Универсальный протокол обмена с автоматическими системами управления технологическими процессами (MODBUS RTU)
• Экономия за счет возможности установки прибора на существующее стандартное сужающее устройство (Измерительный комплекс газа GFG-dP (с диафрагмой без прямого участка)
• Отсутствие подвижных частей, подверженных износу, увеличивают надежность и срок эксплуатации прибора

Варианты исполнения

По составу и выполняемым функциям:

• Исполнение С0 – в состав входит преобразователь расхода, устройство формирования расхода
• Исполнение С1Т — в состав входит преобразователь расхода, устройство формирования расхода, преобразователь температуры, вычислитель параметров
• Исполнение С1ТР — в состав входит преобразователь расхода, устройство формирования расхода, преобразователь температуры, преобразователь давления, вычислитель параметров
• Исполнение С1ТРП — в состав входит преобразователь расхода, устройство формирования расхода, преобразователь температуры, преобразователь давления, вычислитель параметров, интерфейс для подключения внешних преобразователей
• Исполнение С2ТР — в состав входит преобразователь расхода, устройство формирования расхода, преобразователь температуры, преобразователь давления, вычислитель параметров, внешний терминал
• Исполнение С2ТРП — в состав входит преобразователь расхода, устройство формирования расхода, преобразователь температуры, преобразователь давления, вычислитель параметров, внешний терминал,интерфейс для подключения внешних преобразователей

По креплению:

• С прямым участком трубы
• Без прямого участка трубы

По взрывозащите:

• 0 Ex ia IIC T4 Ga (0 Ex ia IIC T6 Ga)
• 1 Ex d [ia Ga] IIC T4 Gb (1 Ex d [ia Ga] IIC T6 Gb)

По желанию Заказчика расходомер GFG-ΔP комплектуется: принтером LX-300(+); системой телеметрии «Дон-Турбо»; ЖК-индикатором для ПР.

Технические характеристики:

Пределы измерений объемного расхода в рабочих условиях в зависимости от DN.
