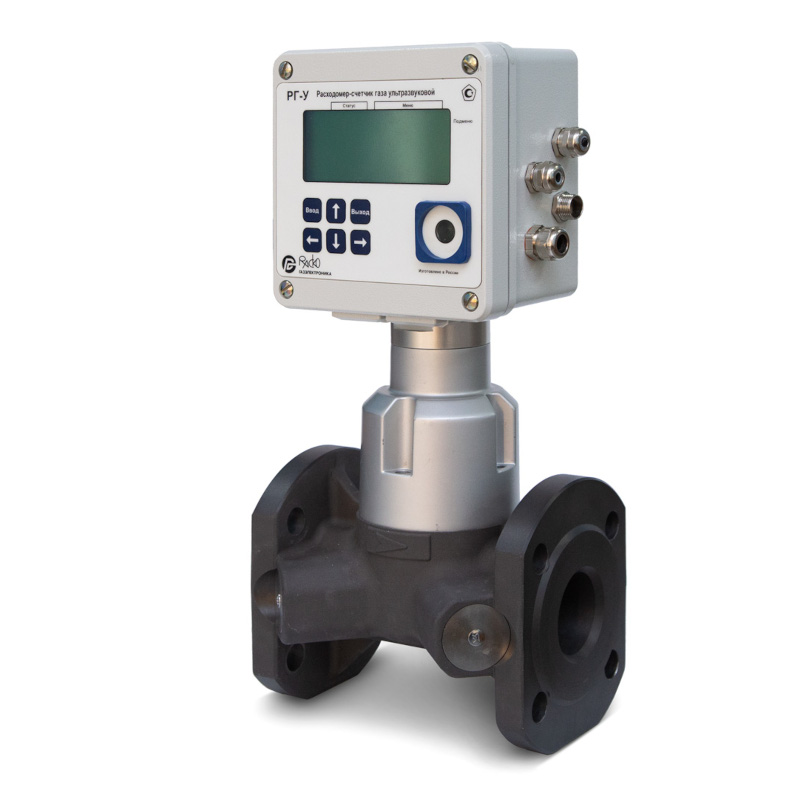

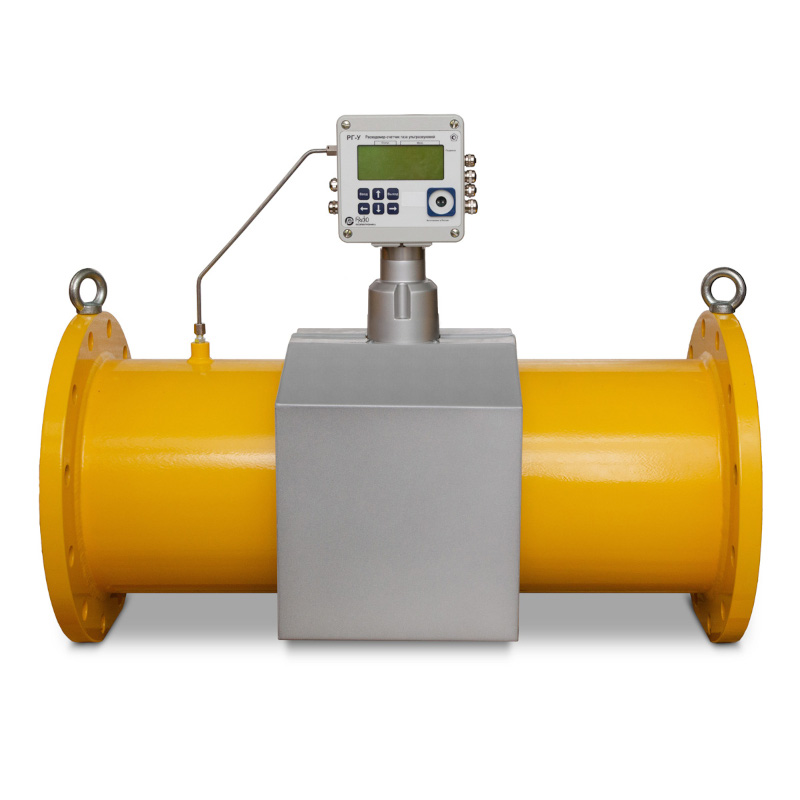

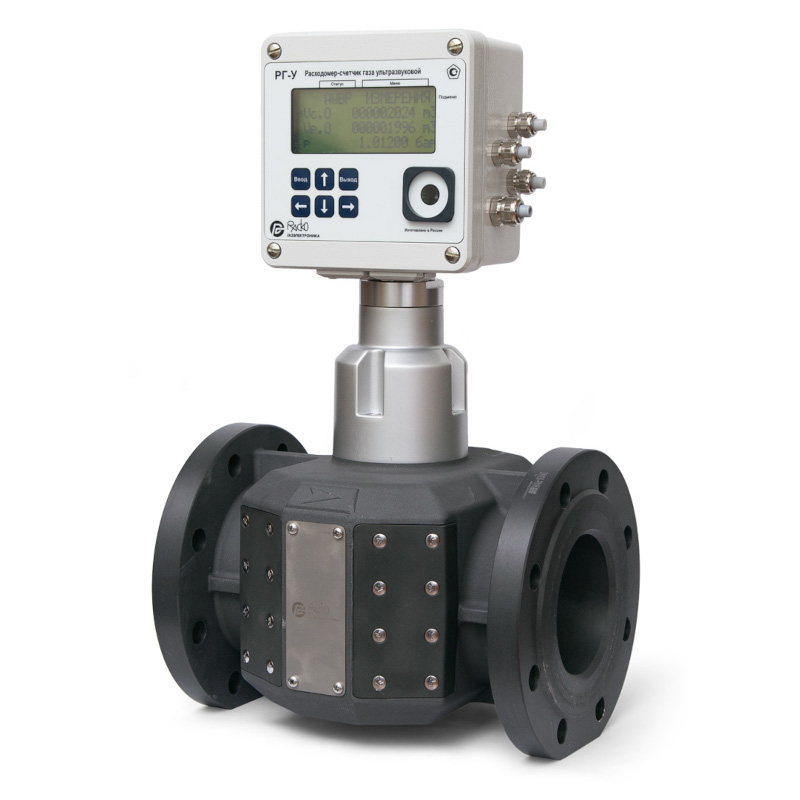

Ультразвуковые расходомеры-счетчики газа РГ-У
Расходомеры-счетчики газа ультразвуковые РГ-У предназначены для измерения объемного расхода и объема, приведенных к стандартным условиям по ГОСТ 2939–63, природного газа и других многокомпонентных и однокомпонентных газов, находящихся в однофазном состоянии.
ГК "Армагаз" является официальным дилером «РАСКО Газэлектроника». Реализуем продукцию предприятия по ценам производителя. Проводим профессиональные консультации по подбору и эксплуатации счетчиков газа. Силами нашего сервисного центра проводим постпродажное сопровождение, гарантийное и плановое обслуживание, настройку и поверку приборов.
Принцип действия
Принцип действия основан на измерении объемного расхода и объема газа при рабочих условиях ультразвуковым методом, абсолютного давления, температуры и вычисления объемного расхода и объема газа, приведенных к стандартным условиям.
Ультразвуковой метод измерений объемного расхода и объема газа при рабочих условиях основан на зависимости разности времен прохождения ультразвукового импульса по направлению и против направления течения газа между электроакустическими преобразователями от средней скорости газа вдоль акустического пути. Измеряя разницу времени прохождения ультразвукового импульса между электроакустическими преобразователями, установленными в корпусе, счетчики измеряют расход и объем газа в рабочих условиях.
Счетчик измеряет параметры состояния газа: давление и температуру, вычисляет коэффициент сжимаемости, объем и объемный расход газа, приведенные к стандартным условиям. Коэффициент сжимаемости в счетчике может вычисляться в соответствии с ГОСТ 30319.2–2015, ГОСТ 30319.3–2015, ГОСТ Р 70927–2023 (при температуре газа ниже минус 23,15 °С) или вводится в качестве условно-постоянной величины.
Состав
- ультразвуковой преобразователь расхода УЗПР, который включает корпус (измерительный трубопровод), через который проходит измеряемая среда, с установленными преобразователями электроакустическими ПЭА и устройство обработки сигналов УОС;
- один или два термопреобразователя сопротивления;
- выносной или встроенный преобразователь абсолютного давления;
- измерительно-вычислительный комплекс ИВК, который преобразовывает выходные сигналы от термопреобразователей сопротивления, преобразователя давления и УОС. ИВК в зависимости от исполнения может включать встроенный контроллер телеметрии.
Акустический импульс передается между ПЭА в виде прямых акустических лучей. Количество ПЭА зависит от номинального диаметра.
Счетчик обеспечивает измерение следующих параметров:
- объемный расход и объем газа при рабочих условиях;
- объемный расход и объем газа, приведенные к стандартным условиям;
- абсолютное давление газа;
- температура газа;
- температура окружающей среды (опционально).
Программное обеспечение
Счетчики имеют встроенное программное обеспечение и энергонезависимую память для хранения данных заводских настроек. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО разделено на метрологически значимую и метрологически незначимую части. ПО располагается в энергонезависимой памяти микроконтроллера, обеспечивающего аппаратную защиту от считывания ПО или его части с целью копирования или внесения изменений. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077–2014.
Технические характеристики
- Расход от 0,8 до 6500 м3/ч
- Условный диаметр — от DN50 до DN300
- Рабочее давление — PN16
- Диапазон измерения — до 1:200
| Параметр | Значение |
|---|---|
| Температура газа: | от −40 °C до +60 °C |
| Температура окружающей среды: | от −40 °C до +60 °C |
| Рабочее давление: | PN16 |
| Интерфейс | • RS232/RS485; • оптический интерфейс по ГОСТ IEC 61107–2011; • GSM/GPRS |
| Степень защиты по ГОСТ 14254–2015 | IP65 |
| Выходной импульсный сигнал, шт. | 2 |
| Взрывозащита | 1Ex ib IIB T4 Gb X |
| Параметры автономного электрического питания: – напряжение постоянного тока ИВК, В – напряжение постоянного тока УОС, В |
7,2 (2 или 4 батареи 3,6 В) 3,6 (2 батареи 3,6 В) |
| Напряжение постоянного тока от внешнего источника питания, В | 9±0,9 |
| Габаритные размеры корпуса, мм, не более – высота – ширина – длина |
от 480 до 800 от 175 до 465 от 200 до 900 |
| Масса, кг, не более | от 10,0 до 164,5 |
Пределы допускаемой относительной погрешности при измерении объема
| Исполнение | Диапазон объемного расхода | Пределы допускаемой относительной погрешности при измерении объема1), % |
|---|---|---|
| «О» | от Qmin до Qt от Qt до Qmax включ. |
±2,1 ±1,1 |
| «4С» | от Qmin до Qt от Qt до Qmax включ. |
±1,8 ±1,1 |
| «6С» | от Qmin до Qt от Qt до Qmax включ. |
±1,5 ±1,1 |
где Qt – значение переходного объёмного расхода при рабочих условиях, которое соответствует 0,1Qmax
1) Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа, приведенного к стандартным условиям, с учетом погрешности измерения давления, температуры и вычисления объемного расхода и объема газа при стандартных условиях, обусловленной алгоритмом вычислений и его программной реализацией.
Диапазоны рабочих расходов
| DN, мм | Qmax, м3/ч | Диапазон рабочих расходов Qmin/Qmax | Порог чувстви- тельности, м3/ч |
||
|---|---|---|---|---|---|
| 1:200 | 1:160 | 1:100 | |||
| Qmin, м3/ч | |||||
| 50 | 160 | 0,8 | 1,0 | 1,6 | 0,3 |
| 80 | 450 | 2,2 | 2,8 | 4,5 | 0,6 |
| 100 | 800 | 4,0 | 5,0 | 8,0 | 1,0 |
| 150 | 2000 | 10,0 | 12,5 | 20,0 | 2,0 |
| 200 | 3000 | 15,0 | 17,5 | 30,0 | 3,0 |
| 250 | 4500 | 22,5 | 28,0 | 45,0 | 5,0 |
| 300 | 6500 | 32,5 | 40,5 | 65,0 | 8,0 |
Исполнения
РГ-У [1]-[2]-[3]-[4]-[5]-[6]-[7]-[8]-[9]
[1] – номинальный внутренний диаметр (условный проход), выбирается из ряда DN50, DN80, DN100, DN150, DN200, DN250, DN300;
[2] – диапазон измерений объемного расхода: 1:100; 1:160; 1:200;
[3] – диапазон измерений рабочего давления, МПа, выбирается из ряда:
- 0,2 — для диапазона от 0,08 до 0,20 МПа;
- 0,5 — для диапазона от 0,1 до 0,5 МПа;
- 0,75 — для диапазона от 0,15 до 0,75 МПа;
- 1,0 — для диапазона от 0,2 до 1,0 МПа;
- 1,7 — для диапазона от 0,4 до 1,7 МПа.
[4] — диапазон измерений температуры рабочей среды, выбирается из ряда:
- ТС — для диапазона от −30 до +60 °С;
- ТР — для диапазона от −40 до +60 °С.
[5] — исполнение в зависимости от метрологических характеристик: О, 4С, 6С.
[6] — тип корпуса:
- К1 — литой;
- К2 — сварной с металлическими кожухами;
- К3 — сварной без металлических кожухов.
[7] — конструктивное исполнение по монтажу ИВК:
- И1 — моноблочное исполнение;
- И2 — выносное исполнение.
[8] — наличие встроенного контроллера телеметрии:
- М0 — без встроенного контроллера телеметрии;
- М1 — со встроенным контроллером телеметрии.
[9] — наличие дополнительного термопреобразователя сопротивления для измерения температуры окружающей среды:
- 0 — без термопреобразователя сопротивления;
- Т2 — с термопреобразователем сопротивления.
