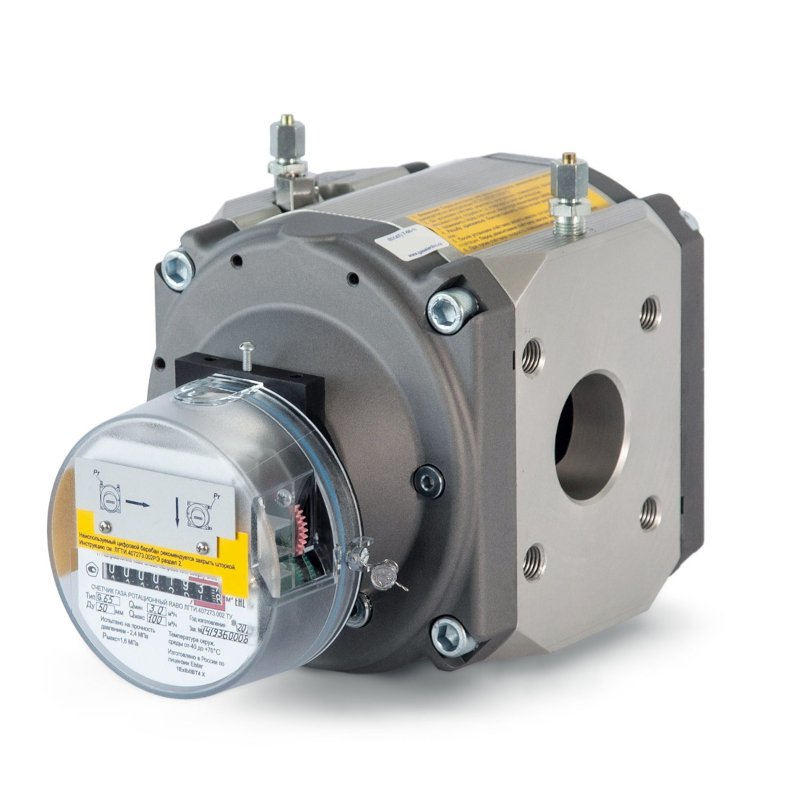

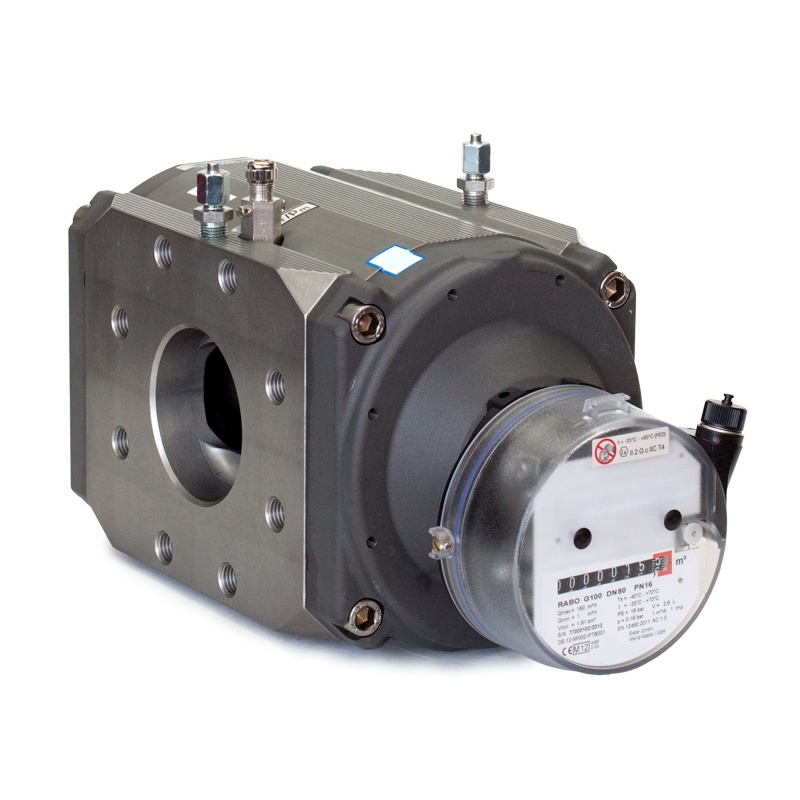

Счетчики газа RABO
Счетчики газа ротационные RABO предназначены для измерения объемов очищенных и осушенных одно и многокомпонентных неагрессивных газов, таких как природный газ по ГОСТ5542-87, пропан, воздух, азот, инертных и других газов.
Обновления в линейке RABO
Счётчики газа ротационные RABO разработаны с учетом многолетнего опыта эксплуатации счетчиков газа RVG и превосходят его по метрологическим и эксплуатационным характеристикам.
Обновленные счетчики газа RABO имеют несколько исполнений: Р, Б, К; в зависимости от размера и конструкции корпуса.
Отличительные особенности
- Высокая точность измерения.
- Низкий порог чувствительности по расходу.
- Пониженная, в сравнении с RVG, чувствительность к пневмоудару.
- Монтаж на горизонтальных и вертикальных участках газопровода.
- Применение счетчика для направлений потока газа слева направо или справа налево.
- Широкий диапазон измерения (до 1:250).
- Отсутствие требований к длине прямолинейных участков трубопровода.
- Низкая потеря давления на счетчике.
- Возможность работы с электронными корректорами объема газа.
- Наличие исполнений с улучшенными метрологическими характеристиками.
- Возможность установки низкочастотных (НЧ), среднечастотных (СЧ) и высокочастотных (ВЧ) датчиков импульсов.
- Оптимизированный процесс технического обслуживания счетчика в процессе эксплуатации.
Ротационные счётчики газа RABO обладают рядом конструктивных особенностей, обеспечивающих удобство его применения и эксплуатации при наличии требований к компактному размещению узла учета.
Монтажные размеры у одинаковых типоразмеров счетчиков RVG и RABO одинаковы (за исключением типоразмера G400).
Счётчики RABO по своим метрологическим, техническим и эксплуатационным характеристикам полностью удовлетворяют требованиям, предъявляемым к ротационным счетчикам газа ГОСТ Р 8.740–2023 «Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков», имеют сертификаты соответствия ТР ТС.
Пределы допускаемой относительной погрешности при измерении объема
| Исполнение | Диапазон объемного расхода | Пределы допускаемой относительной погрешности при измерении объема1), % |
|---|---|---|
| «О», «У» | от Qmin до Qt от Qt до Qmax включ. |
±2,0 ±1,0 |
| «3С», «3У» | от Qmin до Qt от Qt до Qmax включ. |
±1,9 ±1,0 |
| «4С», «4У» | от Qmin до Qt от Qt до Qmax включ. |
±1,7 ±1,0 |
| «5С», «5У» | от Qmin до Qt от Qt до Qmax включ. |
±1,6 ±1,0 |
| «6С», «6У» | от Qmin до Qt от Qt до Qmax включ. |
±1,4 ±1,0 |
| «2У» |
от Qt до Qmax включ. | ±0,9 |
где
Qt – значение переходного объёмного расхода при рабочих условиях, которое соответствует 0,1Qmax для исполнения «О», «3С», «4С», «5С», «6С» и 0,05Qmax для исполнения «У», «3У», «4У», «5У», «6У».
1) Пределы относительной погрешности при измерении объема нормированы во всём диапазоне рабочих условий счетчика.
Технические характеристики счётчика газа RABO по типоразамерам
- Исполнения: «Р», «Б», «К».
- Рабочее давление измеряемого газа: не более 1,6 МПа.
- Диапазон температур измеряемой среды: от −30 до +70 °С.
- Диапазон температур окружающей среды: от −40 до +70 °С.
- Счетный механизм: 8-разрядный.
- Степень защиты счётчика от проникновения пыли и воды: IP67 (IP65 для исполнений Б и К) по ГОСТ 14254.
- Средний срок службы: 12 лет.
- Средняя наработка на отказ: 100000 ч.
- Интервал между поверками: 5 лет.
Метрологические характеристики
| Типо- размер | DN, мм | Qmax, м3/ч | Перепад давления при Qmax, Па | 1:250 | 1:200 | 1:160 | 1:130 | 1:100 | 1:80 | 1:65 | 1:50 | 1:30 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| G10 | 32 | 16 | – |
– | – | – | – | – | – | 0,3 | 0,5 | 200 |
| G10 | 40 | 16 | – |
– | – | – | – | – | – | 0,3 | 0,5 | 140 |
| G10 | 50 | 16 | – |
– | – | – | – | – | – | 0,3 | 0,5 | 100 |
| G16 | 32 | 25 | – |
– | – | – | – | – | – | 0,5 | 0,8 | 200 |
| G16 | 40 | 25 | – |
– | – | – | – | – | – | 0,5 | 0,8 | 140 |
| G16 | 50 | 25 | – |
– | – | – | – | – | – | 0,5 | 0,8 | 100 |
| G25 | 40 | 40 | – | – | – | – | – | 0,5 | 0,6 | 0,8 | 1,3 | 170 |
| G25 | 50 | 40 | – | – | – | – | – | 0,5 | 0,6 | 0,8 | 1,3 | 150 |
| G40 | 40 | 65 | – | – | – | 0,5 | 0,6 | 0,8 | 1 | 1,3 | 2 | 380 |
| G40 | 50 | 65 | – | – | – | 0,5 | 0,6 | 0,8 | 1 | 1,3 | 2 | 300 |
| G65 | 50 | 100 | 0,4 | 0,5 | 0,6 | 0,8 | 1 | 1,3 | 1,6 | 2 | 3 | 460 |
| G100 | 80 | 160 | 0,6 | 0,8 | 1 | 1,3 | 1,6 | 2 | 2,5 | 3 | 5 | 500 |
| G160 | 80 | 250 | 1 | 1,3 | 1,6 | 2 | 2,5 | 3 | 4 | 5 |
8 | 620 |
| G160 | 100 | 250 | 1 | 1,3 | 1,6 | 2 | 2,5 | 3 | 4 | 5 | 8 | 620 |
| G250 | 80 | 400 | 1,6 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 |
13 | 800 |
| G250 | 100 | 400 | 1,6 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 |
13 | 800 |
| G400 | 100 | 650 | 2,5 | 3 | 4 | 5 | 6,5 | 8 | 10 | 13 | 20 | 900 |
| G400 | 150 | 650 | – | – | 4 | 5 | 6,5 | 8 | 10 | 13 | 20 | 430 |
| G650 | 150 | 1000 | – | – | 6 | 8 | 10 | 12 | 16 | 20 | 33 | 500 |
| G1000 | 200 | 1600 | – | – | 10 | 12 | 16 | 20 | 24 | 32 | 53 | 650 |
1. Исполнение счетчика «2У» возможно только для рабочих расходов, расположенных справа от сплошной синей линии.
2. Исполнения счетчика «3С», «4С», «5С», «6С», «3У», «4У», «5У», «6У» возможны только для рабочих расходов, расположенных справа от пунктирной зеленой линии.
| Типоразмер | G10 | G16 | G25 | G40 | G65 | G100 | G160 | G250 | G400 | G650 | G1000 |
| Порог чувствительности, м3/ч - для исп. Р - для исп. Б, К |
– 0,08 |
0,03 0,08 |
0,03 0,08 |
0,03 0,08 |
0,03 0,08 |
0,05 0,15 |
0,1 0,15 |
0,2 0,2 |
0,4 0,4 |
– 0,7 |
– 1,0 |
| Емкость счетного механизма, м3 |
106 | 106 | 106 | 106 | 106 | 107 |
107 |
107 |
107 |
107 |
108 |
| Объем измерительной камеры, дм3 - для исп. Р - для исп. Б - для исп. К |
0,87 0,95 0,51 |
0,87 0,95 0,51 |
0,87 0,95 0,51 |
0,87 0,95 – |
0,87 0,95 – |
1,61 2,78 1,17 |
2,99 3,1 – |
3,7 4,5 – |
4,5 4,68 – |
– 15,7 – |
– 19,7 – |
| Цена деления ролика младшего разряда, м3 |
0,002 | 0,002 | 0,002 |
0,002 |
0,002 |
0,02 |
0,02 |
0,02 |
0,02 |
0,02 |
0,2 |
