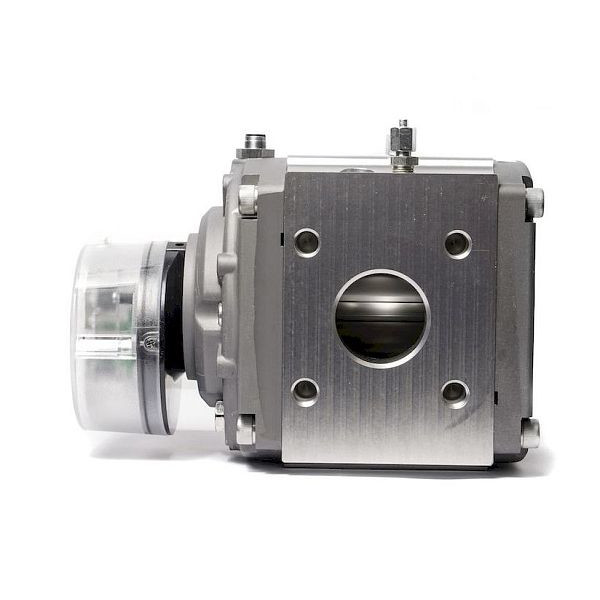

Счетчик газа ротационный СГР
Счетчики газа ротационные СГР предназначены для измерения объема при рабочих условиях очищенных и осушенных одно- и многокомпонентных неагрессивных газов, таких как природный, пропан, воздух, азот, инертных и других газов по ГОСТ 5542 для коммерческого или технологического учета газа.
Принцип работы и устройство
Принцип работы счетчиков основан на регистрации общего объема газа, протекающего за определенный период времени. Когда газ протекает через счетчик, внутренние механические подвижные части под действием давления посылают газ в единую газовую камеру со строго определенным объемом, циклически заполняют и опустошают ее. Количество циклов заполнения/опустошения регистрируется с помощью механического отсчетного устройства, соединенного с вращающимися частями (роторами) для получения суммарного объема расхода.
Счетчики состоят из корпуса, механизма роторов, передаточного механизма.
В зависимости от измеряемого диапазона расхода газа счетчики выпускаются следующих типоразмеров: G16; G25; G40; G65; G100; G160; G250.
Отличительные особенности
• Высокая точность измерения
• Низкая погрешность измерения в импульсном режиме работы
• Монтаж на горизонтальных и вертикальных участках газопровода, счетная голова вращается на 350°для обеспечения удобства считывания показаний счетчика
• Двунаправленное измерение газа (счетчик стандартно имеет счетный механизм с двумя счетными барабанами)
• Отсутствие требований к длине прямолинейных участков трубопровода
• Низкая потеря давления на счетчике
• Возможность работы с электронными корректорами объема газа

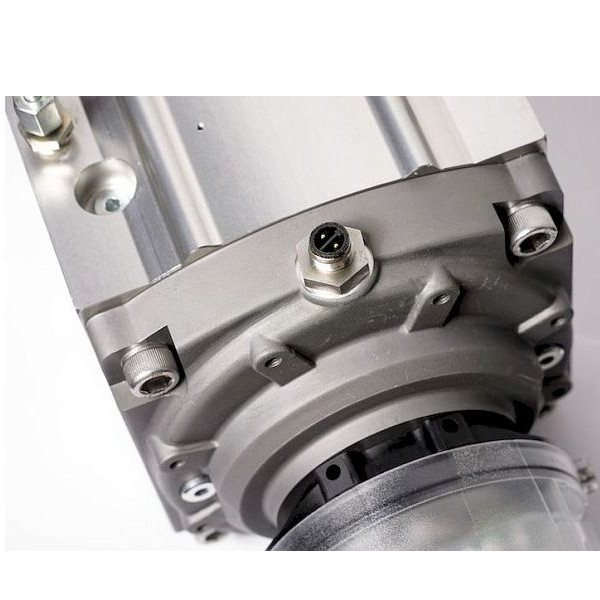

• Счетчик стандартно комплектуется низкочастотным (НЧ) IN-S10 и высокочастотным (ВЧ) А1К датчиком импульсов
• Компактность. Изготовленные по схеме RABO счетчики позволяют производить монтаж в ограниченном пространстве
• Не требует технического обслуживания в процессе эксплуатации
Средняя наработка на отказ – не менее 100 000 часов
Средний срок службы счетчика – не менее 12 лет
Гарантийный срок эксплуатации – 24 месяца
Межповерочный интервал – 4 года
Счетчики газа ротационные СГР внесены в Государственный реестр средств измерений РФ под № 97001-25 об утверждении типа средств измерений.
Счетчики газа ротационные СГР имеют Сертификат соответствия TP TC-012/2011 под № ЕАЭС RU C-RU.BH02.B01031/25
| Наименование характеристики | Значение | ||||||||
| Типоразмер | G16 | G25 | G40 | G65 | G65 | G100 | G160 | G250 | |
| Номинальный диаметр | DN 32; DN 40; DN50 | DN 80 | DN 80; DN 100 | ||||||
| Порог чувствительности, м3/ч | 0,05 | 0,15 | 0,5 | 0,8 | |||||
| Емкость счетного механизма, м3 | 999 999,99 | 9 999 999,9 | |||||||
| Объем измерительной камеры, дм3 | 0,87 | 1,61 | 2,99 | 3,7 | |||||
| Рабочее давление измеряемой среды, МПа, не более |
1,6 | ||||||||
| Диапазон температуры измеряемой среды, º С |
от -30 до +50 | ||||||||
|
Условия эксплуатации:
‒ температура окружающей среды, °С ‒ относительная влажность, % ‒ атмосферное давление, кПа |
от -40 до +70 до 98, при температуре +30 °С от 84,0 до 106,7 |
||||||||
| Масса, кг, не более | 12 | 16 | 34 | 38 | |||||
| Маркировка взрывозащиты | 1Ex ib h IIB T4 Gb X | ||||||||
|
Степень защиты от внешних
воздействий по ГОСТ 14254-2015 |
IP66/ IP67 | ||||||||
Диапазон рабочих расходов и перепад давления
|
DN, |
Типо- размер |
Расход | Перепад давления (на воздухе) при Qmax, Па |
Перепад давления (на природном газе) при Qmax, Па |
||||||
| Qmax, м3/ч |
Q min, м3/ч | |||||||||
| 1:160 | 1:130 | 1:100 | 1:80 | 1:50 | 1:30 | |||||
| 32 | G16 | 25 | - | - | - | - | - | 0,8 | 120 | 80 |
| G25 | 40 | - | - | - | - | 0,8 | 1,3 | 300 | 200 | |
| G40 | 65 | - | - | 0,6 | 0,8 | 1,3 | 2 | 750 | 450 | |
| G65 | 100 | 0,6 | 0,8 | 1 | 1,3 | 2 | 3 | 1600 | 1200 | |
|
40 |
G16 | 25 | - | - | - | - | - | 0,8 | 45 | 25 |
| G25 | 40 | - | - | - | - | 0,8 | 1,3 | 130 | 80 | |
| G40 | 65 | - | - | 0,6 | 0,8 | 1,3 | 2 | 330 | 210 | |
| G65 | 100 | 0,6 | 0,8 | 1 | 1,3 | 2 | 3 | 700 | 420 | |
| 50 | G16 | 25 | - | - | - | - | - | 0,8 | 30 | 15 |
| G25 | 40 | - | - | - | - | 0,8 | 1,3 | 60 | 45 | |
| G40 | 65 | - | - | 0,6 | 0,8 | 1,3 | 2 | 150 | 90 | |
| G65 | 100 | 0,6 | 0,8 | 1 | 1,3 | 2 | 3 | 330 | 210 | |
|
80 |
G65 | 100 | - | - | 1 | 1,3 | 2 | 3 | 350 | 210 |
| G100 | 160 | 1 | 1,3 | 1,6 | 2 | 3 | 5 | 350 | 210 | |
| G160 | 250 | 1,6 | 2 | 2,5 | 3 | 5 | 8 | 270 | 180 | |
| G250 | 400 | 2,5 | 3 | 4 | 5 | 8 | 13 | 450 | 330 | |
| 100 | G160 | 250 | 1,6 | 2 | 2,5 | 3 | 5 | 8 | 250 | 150 |
| G250 | 400 | 2,5 | 3 | 4 | 5 | 8 | 13 | 550 | 350 | |
Примечание.
Значения расхода установлены для воздуха плотностью 1,2 кг/м3
при температуре измеряемой среды плюс (20 ± 5) o С.
