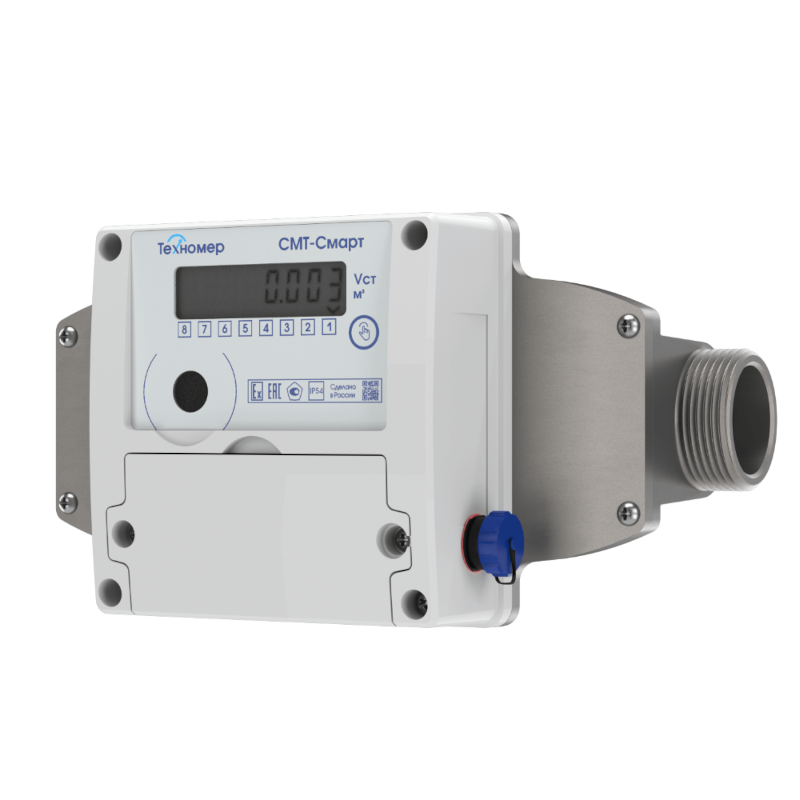

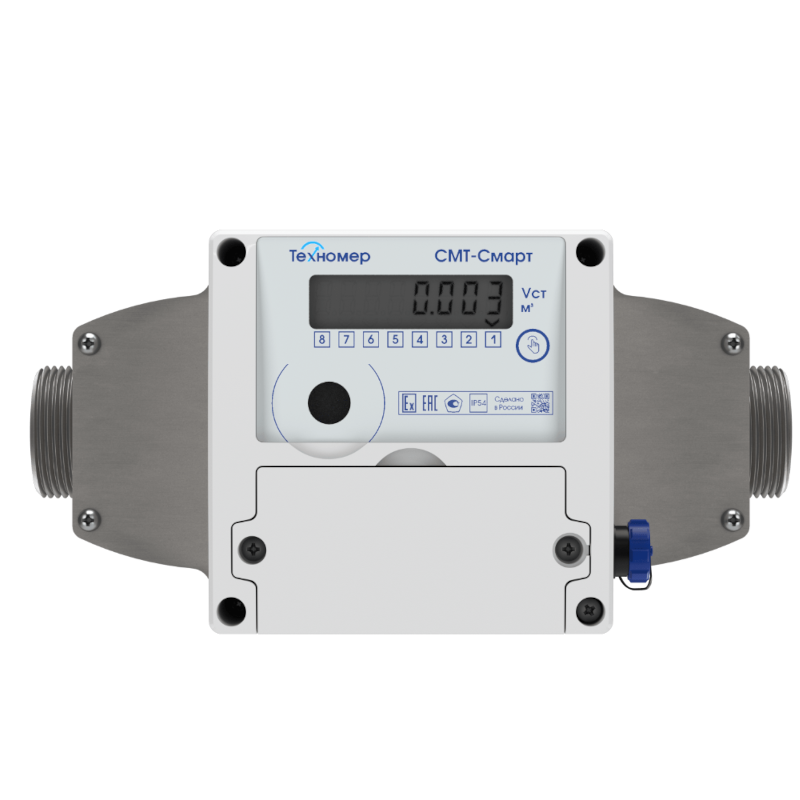

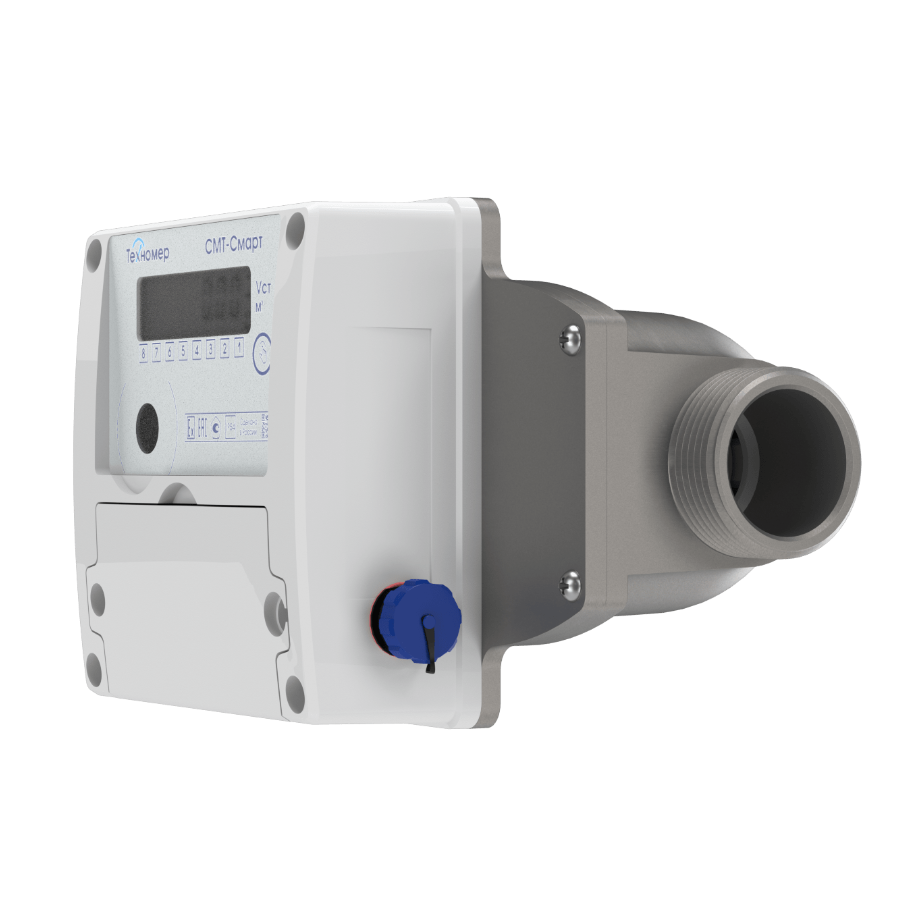

Счётчик газа микротермальный СМТ-Смарт-ДКЗ G4
Входит в состав системы безопасного использования газа. Прямой метод измерения объёма природного газа, приведённого к стандартным условиям (t=20⁰С, P=101,3 кПа). Встроенные системы телеметрии и диагностики работоспособности. Дистанционное управление клапаном по командам оператора сервера сбора данных. Закрытие клапана микроконтроллером счётчика. Для коммунального и бытового секторов потребления газа (расход до 18 м3/ч).
Смарт-функции
- Измерение объёма природного газа, приведённого к стандартным условиям
- Надёжная защита от внешних несанкционированных воздействий, искажающих результаты измерений
- Система диагностики работоспособности счётчика
- Дистанционная передача измеренных данных и архивов событий на сервера поставщика и потребителя газа
- Передача данных по каналам GSM, GPRS, оптическому каналу
- Основной режимы работы системы телеметрии — 1 раз в декаду
- Сбор и анализ данных выполняется программным комплексом «Газсеть», установленным на серверах поставщика и потребителя газа
- Работа в мобильном приложении «Моя Газсеть» для абонентов узлов учёта газа
- Автономная работа счётчика не менее 10 лет
Управление запорным клапаном
Дистанционное управление клапаном по командам оператора сервера сбора данных:
- закрытие клапана на основании решения газоснабжающей организации в случаях существенных нарушений потребителем условий договора за поставленный газ;
- открытие клапана в случае устранения потребителем нарушений условий договора на поставку газа;
- закрытие клапана в иных случаях, например, если существует информация об аварии на объекте газоснабжения;
- открытие клапана после устранения аварийной ситуации, зафиксированной счётчиком, на стороне потребителя.
Закрытие клапана микроконтроллером счётчика в случаях:
- превышения максимально допустимого порога расхода газа;
- разряда встроенной в счётчик батареи до минимально допустимого уровня;
- обнаружения попытки вскрытия крышки корпуса счётчика;
- обнаружения обратного потока газа;
- попытки вмешательства в работу счётчика, которая может привести к искажению результатов измерений или нарушению его работоспособности;
- деинсталляции SIM-карты из держателя;
- отключения батареи телеметрии;
- обнаружения расхода газа после открытия клапана — счётчик газа с запорным клапаном СМТ-Смарт-ДКЗ при передаче данных на сервер вместе с архивами измерений передаёт данные архивов по событиям клапана.
Система самодиагностики счётчика газа с запорным клапаном СМТ-Смарт-ДКЗ постоянно контролирует работоспособность основных узлов прибора, в том числе работу запорного клапана. Архивы, передаваемые на сервер, кроме данных об объёме газа, прошедшего через счётчик, содержат информацию о текущем состоянии клапана и его изменениях с указанием времени и причин их вызвавших.
Модификации
Модификация «B»
Отличается наличием разъёма для подключения внешней антенны. Рекомендуется для применения в подвальных помещениях и в зонах с низким уровнем сигнала сети.
Модификация «У»
С улучшенными точностными характеристиками. Предел допускаемой основной относительной погрешности 1.5% во всём диапазоне измерений.

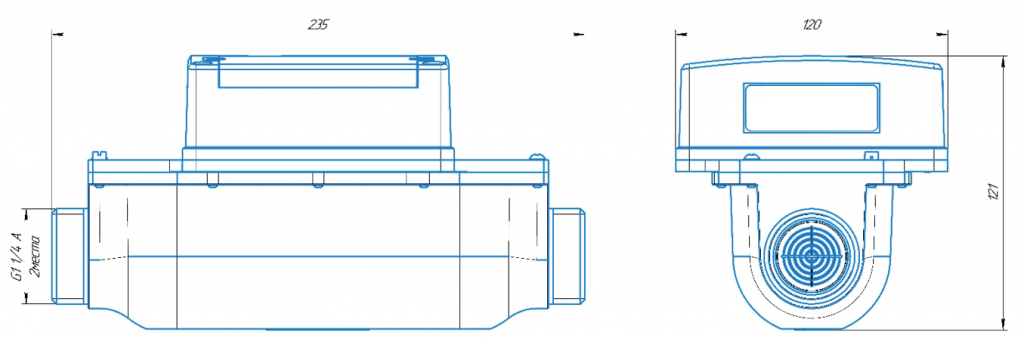

Габаритные и присоединительные размеры счётчиков СМТ-Смарт-ДКЗ
| Характеристика | Значение |
| Диапазон измеряемых расходов | G4 - от 0,04 м 3 /ч до 7 м 3 /ч, Qном = 4 м 3 /ч |
| Измеряемая среда | природный газ по ГОСТ 5542 |
| Измерение стандартного объёма | tст = 20⁰С Pст = 760 мм. рт. ст. (101,325 кПа) |
| Основная относительная погрешность, %, не более | ± 3 от Qмин до 0,1Q ном включ. ± 1,5 св. 0,1Q ном до Qмакс включ. |
| Допускаемая относительная погрешность при измерении объема газа, приведенного к стандартным условиям, для рабочих условий применения | ±4% |
| Потеря давления ΔP при Qмакс , Па, не более | G4 - 200 |
| Порог чувствительности, м 3 /ч | G4 - 0,008 |
| Максимальное рабочее избыточное давление измеряемой среды, кПа, не более | 15 |
| Температура окружающей среды, ⁰С | от -40 до +60 |
| Температура измеряемой среды, ⁰С | от -25 до +55 |
| Тип присоединения к трубопроводу | Наружная резьба 1 ¼″ |
| Степень защиты от воздействия окружающей среды | IP54 |
| Маркировка взрывозащиты | 1Ex ib IIB T4 Gb X |
| Расположение клапана | Встроен в корпус счётчика |
| Срок работы клапана | Не менее 10 000 срабатываний |
| Управление клапаном | дистанционно по командам оператора поставщика газа; прямое управление клапаном — непосредственно по командам микроконтроллера счётчика; по оптическому интерфейсу. |
| Изменение режимов работы клапана в случаях | превышения максимально допустимого порога расхода газа; разряда встроенной в счётчик батареи до минимально допустимого уровня; обнаружения попытки вскрытия крышки корпуса счётчика; обнаружения обратного потока газа; обнаружения расхода газа после открытия клапана; обнаружения попытки вмешательства в работу счётчика; отключения батареи телеметрии; отключения SIM-карты. |
| Каналы передачи данных | Оптический канал, GSM/GPRS-телеметрия |
| Режимы работы телеметрии | 1 раз в сутки (режим для ввода в эксплуатацию) 1 раз в декаду (основной режим работы) 1 раз в месяц |
| Срок службы съёмного элемента питания телеметрии | Не менее 10 лет (при декадном режиме работы телеметрии) |
| Архивы | Интервальный — предусматривает интервальные записи с периодом 1 час на начало каждого часа; Суточный — предусматривает интервальные записи с периодом 1 сутки на начало «газового дня»; Архив изменений — предназначен для контроля и хранения данных обо всех изменениях настраиваемых параметров СМТ-Смарт-К; Архив телеметрии — предназначен для логирования процесса работы встроенного модуля телеметрии, фиксации активности оптического интерфейса; Архив системный — предназначен для фиксации сервисной информации по сбоям аппаратных систем и ПО СМТ-Смарт-К. |
