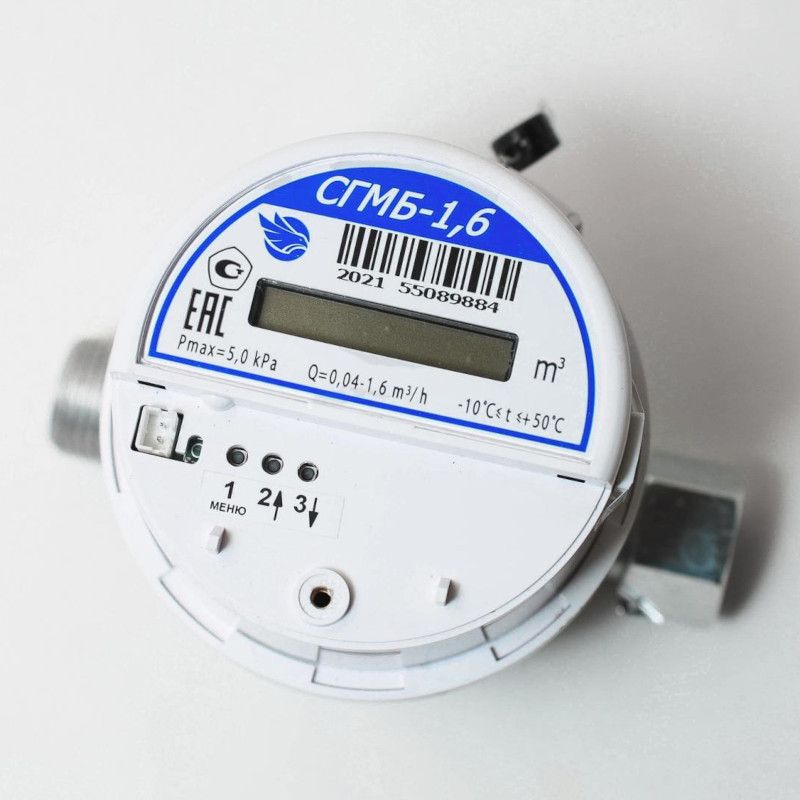

Счетчик газа малогабаритный бытовой СГМБ с архивом данных

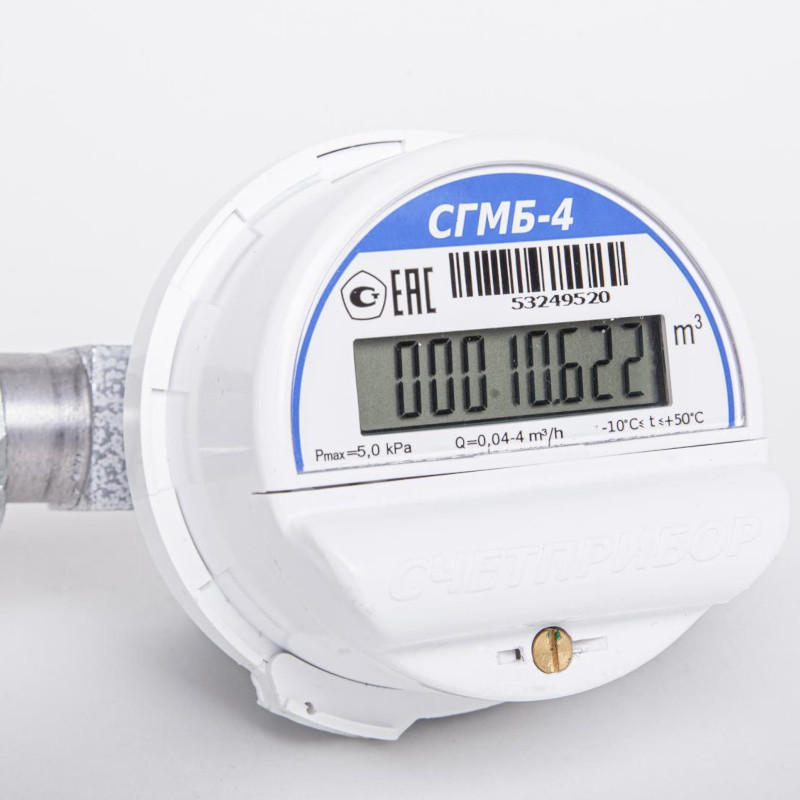

Счетчик газа малогабаритный бытовой СГМБ-4 предназначен для измерений объема газа, проходящего через счетчик, применяемого в бытовых и производственных целях.
Счетчик состоит из: струйного автогенератора, заключенного в герметичный корпус с присоединительными патрубками; электронного блока; литиевой батареи для электропитания; крышки корпуса с пломбировочным кольцом
Счетчик предназначен для эксплуатации, как в качестве самостоятельного устройства, так и в составе информационных измерительных систем и информационно- вычислительных комплексов контроля и учета энергоресурсов. Для передачи результатов измерений во внешние системы контроля и учета газа во всех счетчиках предусмотрен интерфейс связи импульсного типа. Дополнительно, на базе вспомогательных цепей счетчика могут быть реализованы совместно или по отдельности: радиомодуль; цифровое проводное выходное устройство.
Счетчик может иметь дополнительно пломбируемый батарейный отсек с отдельной крышкой для удобства замены элемента питания.
Счетчики, работающие в системах учета, могут быть дополнительно снабжены встроенным запорным клапаном. Клапан дистанционно перекрывает подачу газа по команде системы учета в случае задолженности по оплате или при срабатывании сигнализатора загазованности, входящего в систему. Открытие клапана возможно только дистанционно по команде системы.
Прибор, оснащен устройством памяти, позволяющее, при замене элемента питания или при другой необходимости, просмотреть архив объема потребления газа за последний месяц (по дням), за последний год (по месяцам), за последние 12 лет (по годам), а также архив событий, который фиксирует отключение питания счетчика и смену батареи.
Назначение: для учета объема потребляемого газа.
Измеряемая среда: природный газ, пары сжиженного газа.
Технические характеристики
| Диаметр условного прохода (Ду), мм | 15 / 20 |
| Минимальный объемный расход Qmin, м3/ч | 0,030 / 0,040 |
| Максимальный объемный расход Qmax, м3/ч | 1,6 / 2,5 / 3,2 / 4,0 |
| Напряжение электропитания от литиевой батареи, В | 3,6 |
| Присоединительная резьба по ГОСТ 6357-81, дюйм | 1/2 / 3/4 |
| Диапазон измерений температуры газа, ºС * | от -30 до +50 |
| Пределы допускаемой относительной погрешности измерений объема газа, %, в диапазоне объемных расходов: Qmin ≤ Q < 0,2Qmax 0,2Qmax ≤ Q ≤ Qmax | 1,666666667 |
| Пределы допускаемой абсолютной погрешности при измерении температуры газа, ºС * | -0,5 |
