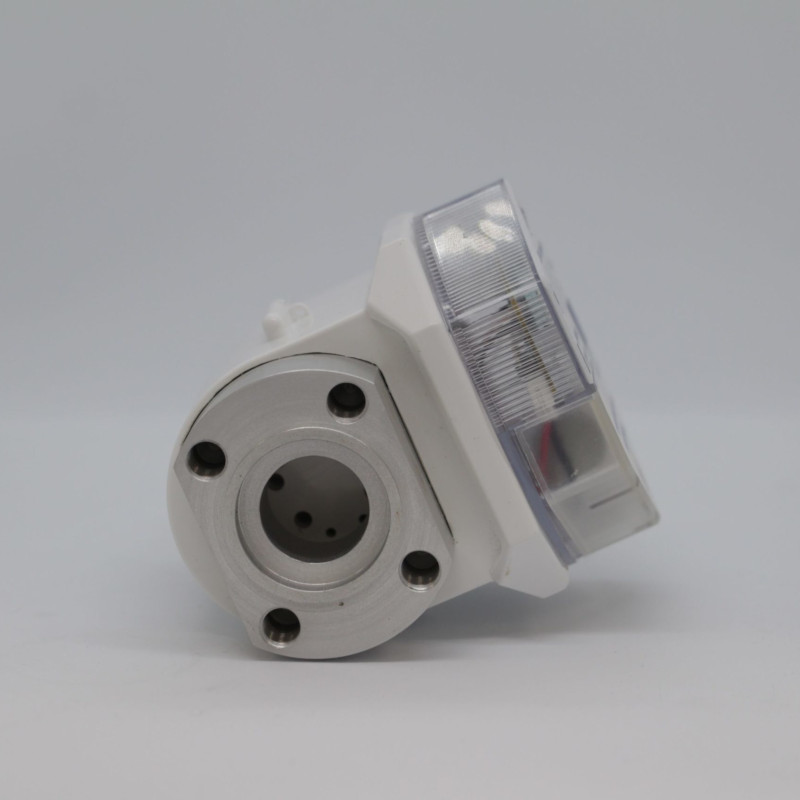

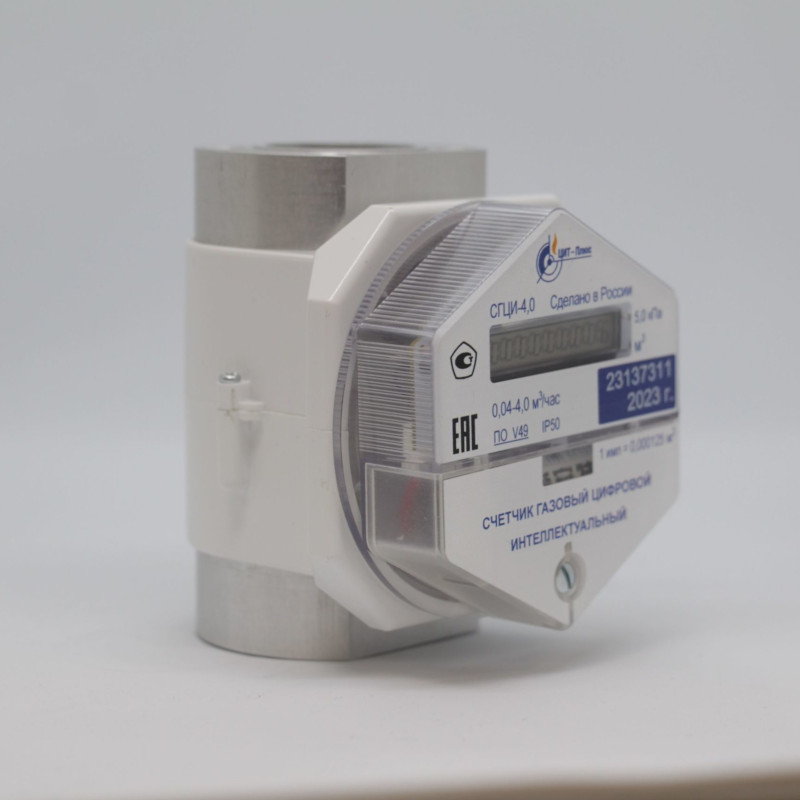

Счетчик газовый цифровой интеллектуальный СГЦИ (фланцевое исполнение)
Принцип действия цифрового интеллектуального газового счетчика основан на зависимости частоты колебаний струи в струйном генераторе от расхода газа. Метод измерений основан на измерении объема газа, прошедшего через струйный генератор счетчика. Колебания струи в струйном генераторе преобразуются пьезоэлементом в электрический импульсный сигнал, пропорциональный величине объема газа, прошедшего через счетчик СГЦИ. Импульсный сигнал преобразуется в аналогово-цифровом блоке в значение прошедшего через счетчик объема газа и регистрируется с нарастающим итогом.
Интеллектуальный цифровой счетчик СГЦИ состоит из: преобразователя расхода — струйного генератора и пьезоэлемента; платы аналого-цифрового преобразователя и сумматора; элемента питания; корпуса счетчика с присоединительными патрубками.
Исполнения по номинальному диаметру: DN15, DN20, DN25.
Назначенный срок службы счетчика – 12 лет. Наработка на отказ счетчика не менее 110 000 часов.
Гарантийный срок эксплуатации – 6 лет с даты продажи, в том числе хранение в упаковке производителя в течение не более 24 месяцев.
Технические характеристики
| Наименование параметра или характеристики: | Значение |
|---|---|
| Минимальный расход, Qmin, м3/ч: | 0,04 |
| Максимальный расход, Qmax, м3/ч | 1,6; 2,5; 3,2; 4,0 |
| Потеря давления при расходе Qmax, кПа, не более: | 1,0 (для 1,6; 2,5); 1,5 (для 3,2; 4,0) |
| Номинальное напряжение встроенного источника: | 3,6 |
| Габаритные размеры, ДхШхВ, мм, не более: | 92х80х90 |
| Масса, кг, не более: | 1 |
Условия эксплуатации цифрового интеллектуального счетчика СГЦИ:
— диапазон рабочих температур: от — 10 до + 50 °С;
— относительная влажность воздуха (при температуре 25°С): от 30 до 80%;
— атмосферное давление: от 86 до 106,7 кПа.
Избыточное давление измеряемой среды – не более 5,0 кПа.
Степень защиты оболочки IP50 по ГОСТ 14254-2015. Класс защиты от поражения электрическим током – III по ГОСТ 12.2.007.0-75.
